SIMSCAN-E
SYS-SS-E
Escáner 3D inteligente, inalámbrico y de tamaño de palma, con láser azul y alto nivel de detalle, ideal para inspección dimensional, ingeniería inversa y escaneo en espacios reducidos.
Cotización orientativa
A solicitud
Escríbenos para una propuesta de sistema de metrología 3D a medida.
Solicitar información*Características sujetas a actualización según ficha técnica oficial de SCANTECH.
Detalles

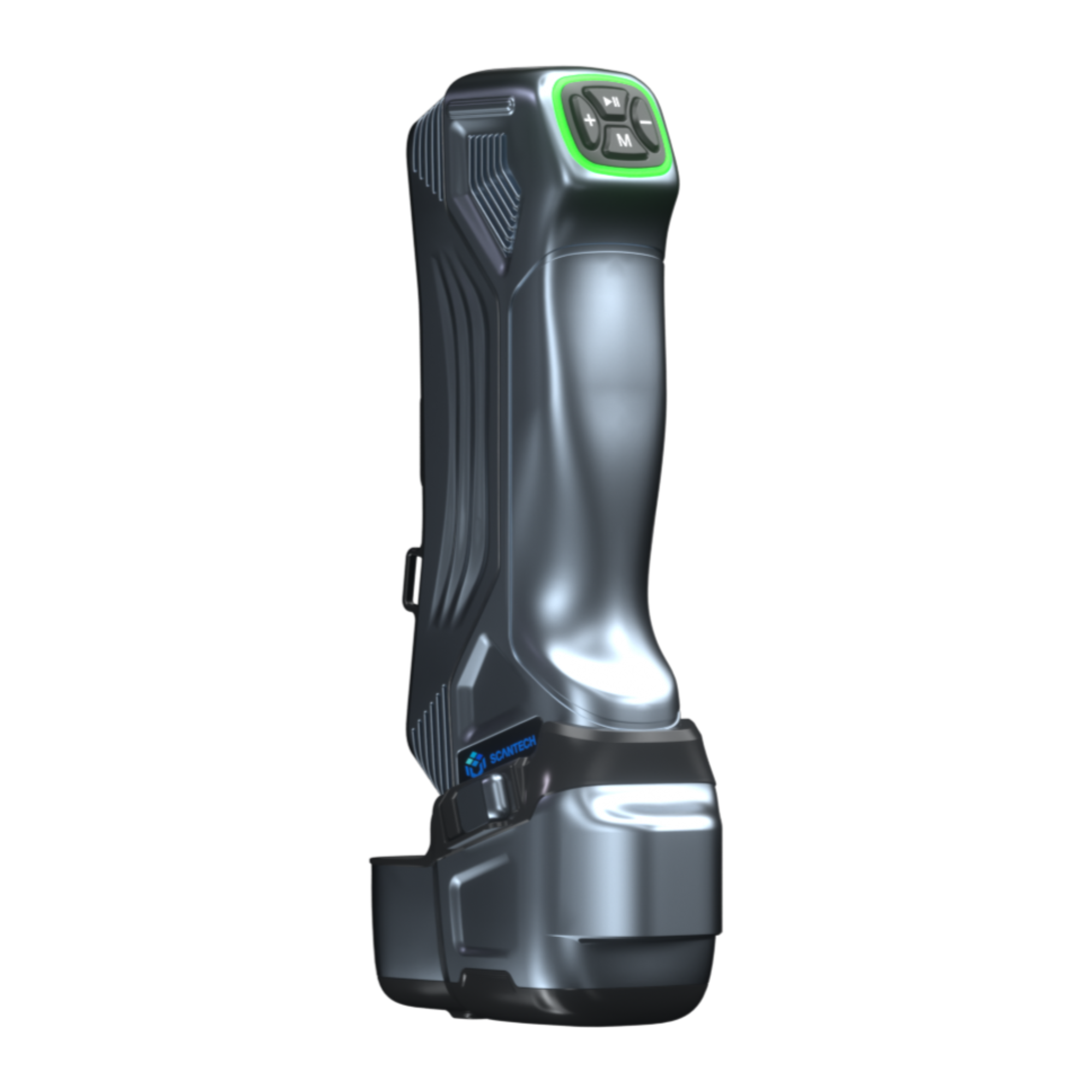

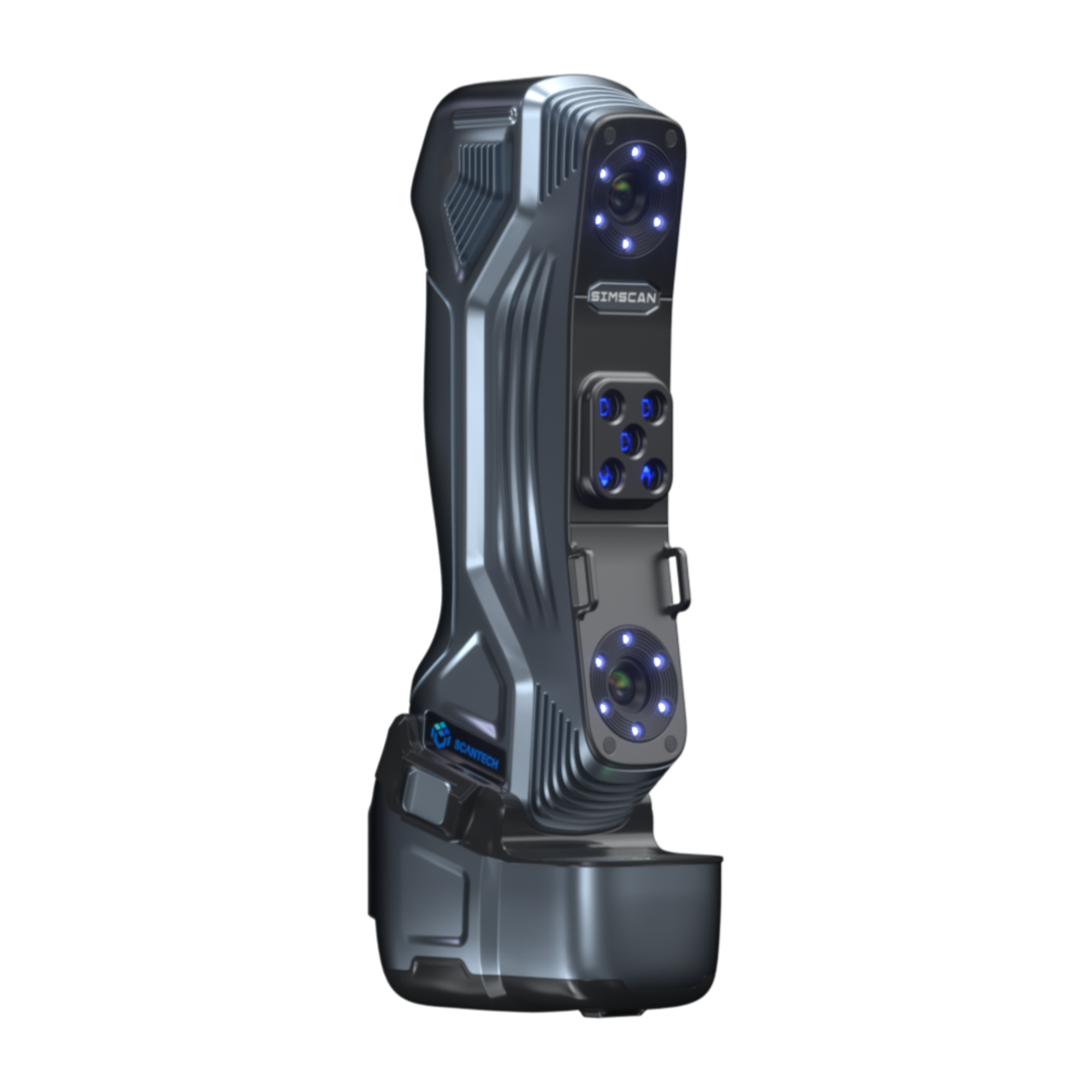

Escáner 3D inteligente, inalámbrico y de tamaño de palma

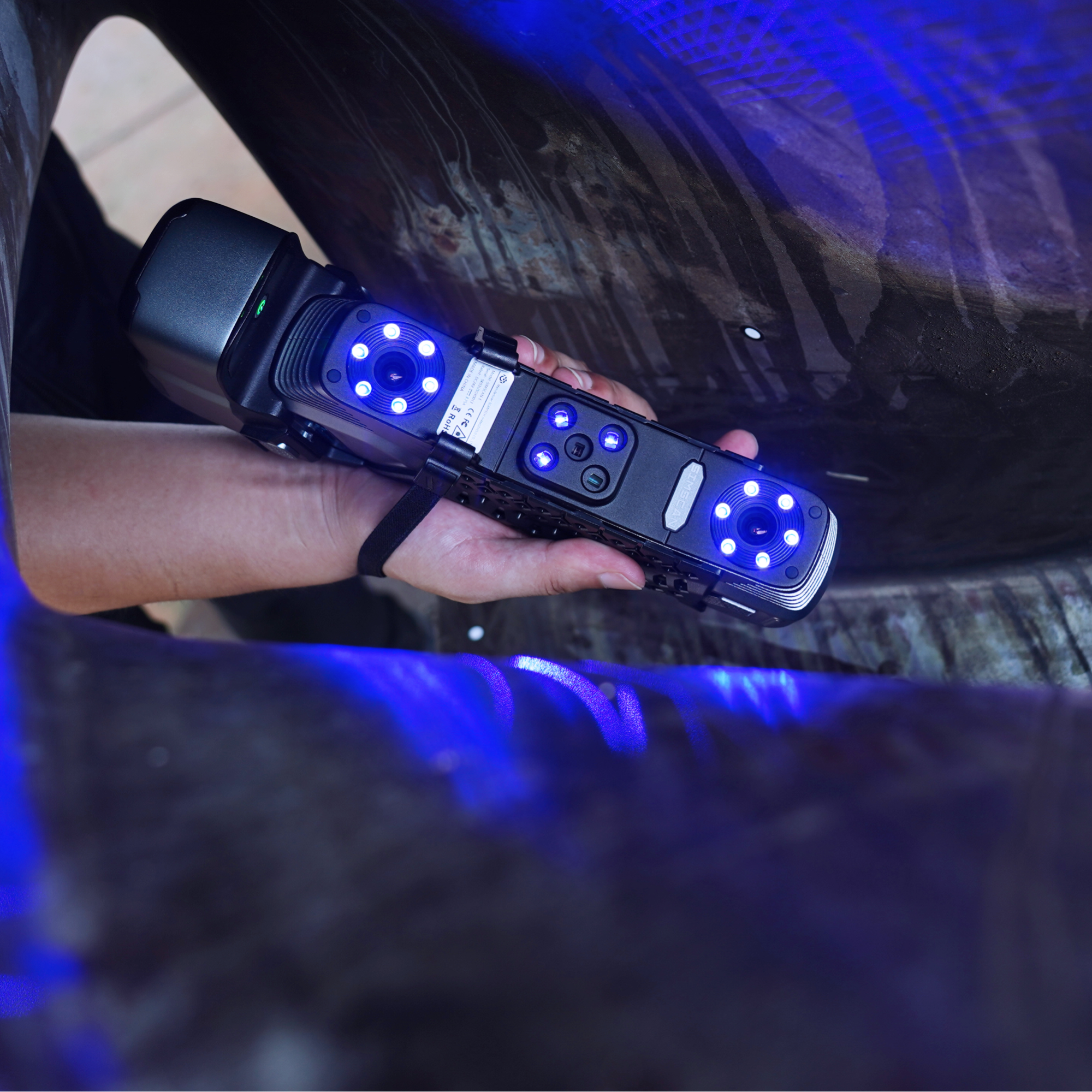

SIMSCAN-E es el escáner 3D portátil e inalámbrico de SCANTECH diseñado para llevar la metrología a espacios reducidos. Combina un cuerpo de tamaño de palma con computación en el borde, módulo inalámbrico y baterías de alta capacidad, de modo que puedes escanear con total libertad sin depender de un PC fijo ni de cables.
- Múltiples modos de escaneo: ultra-fast (63 líneas de láser azul), hyperfine (17 líneas de láser azul paralelas) y deep hole (1 línea adicional) para cubrir desde superficies generales hasta detalles finos y cavidades profundas.
- Exactitud metrológica: precisión de hasta 0,020 mm y precisión volumétrica desde 0,015 mm + 0,035 mm/m, mejorable a 0,015 mm + 0,012 mm/m al emparejarlo con el sistema MSCAN-L15.
- Alta productividad: tasa de medición de hasta 6.300.000 mediciones por segundo, ideal para inspección dimensional, control de calidad e ingeniería inversa con tiempos de ciclo reducidos.
- Compacto y ligero: solo 600 g y 203 mm × 80 mm × 44 mm, lo que permite escanear con una mano durante largos periodos sin fatiga.
- Excelente para espacios reducidos: diseño óptico de corto alcance y gran ángulo de visión para capturar datos en ranuras, canales, huecos y zonas de difícil acceso, mejorando la integridad del modelo 3D.
- Conectividad inalámbrica avanzada: módulo Wi-Fi 6 y base inalámbrica que permiten transmisión de datos en tiempo real, con diseño de doble batería para trabajar de forma continua sin interrupciones.
Es la solución ideal para desarrollo de producto, inspección, mantenimiento y documentación 3D en sectores como automoción, energía, moldes, maquinaria, aeroespacial, médico y bienes de consumo, donde se requiere alta precisión sobre piezas pequeñas y medianas, e incluso en zonas difíciles de alcanzar.
Especificaciones técnicas principales
| Modos y rendimiento de escaneo | |
|---|---|
| Modelo | SIMSCAN-E |
| Modos de escaneo |
Ultra-fast scanning: 63 líneas de láser azul (Triple Cross Technology). Hyperfine scanning: 17 líneas de láser azul paralelas. Deep hole scanning: 1 línea adicional de láser azul para agujeros profundos y zonas de difícil acceso. |
| Exactitud (1) | 0,020 mm. |
| Precisión volumétrica estándar (2) | 0,015 mm + 0,035 mm/m. |
| Precisión volumétrica con MSCAN-L15 (2) | 0,015 mm + 0,012 mm/m. |
| Velocidad de escaneo hasta | 6.300.000 mediciones/s. |
| Área de escaneo hasta | 700 mm × 600 mm. |
| Resolución hasta | 0,020 mm. |
| Clase de láser | Clase II (eye-safe). |
| Volumen de trabajo y entorno | |
| Distancia de trabajo (stand-off) | 300 mm. |
| Profundidad de campo | 550 mm. |
| Dimensiones | 203 mm × 80 mm × 44 mm. |
| Peso | 600 g. |
| Rango de temperatura de operación | −10 °C a 40 °C. |
| Humedad de operación | 10–90 % HR (no condensante). |
| Conectividad, datos y patentes | |
| Interfaz | USB 3.0 Type-B. |
| Estándar inalámbrico | Wi-Fi 6 (802.11a/b/g/n/ac). |
| Modos de alimentación | Compatible con modo inalámbrico y diseño de doble batería para alimentación ininterrumpida. |
| Formatos de salida | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, entre otros. |
| Patentes | CN204329903U, CN104501740B, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204902785U, CN106403845B, CN110030946B, CN212300269U, CN211904059U, CN211696268U, CN306053019S, CN212606697U, CN306321502S. |
(1) Acreditado por ISO 17025: el rendimiento se evalúa en base a la especificación JJF1951 y la norma
VDI/VDE 2634 Parte 3 (error de palpado de tamaño, PS).
(2) Acreditado por ISO 17025: la precisión volumétrica se evalúa según VDI/VDE 2634 Parte 3 y JJF1951
(error de distancia entre esferas, SD). Nuestra empresa se reserva el derecho de interpretar y modificar los
parámetros e imágenes dentro del alcance de la ley.
También podrías necesitar

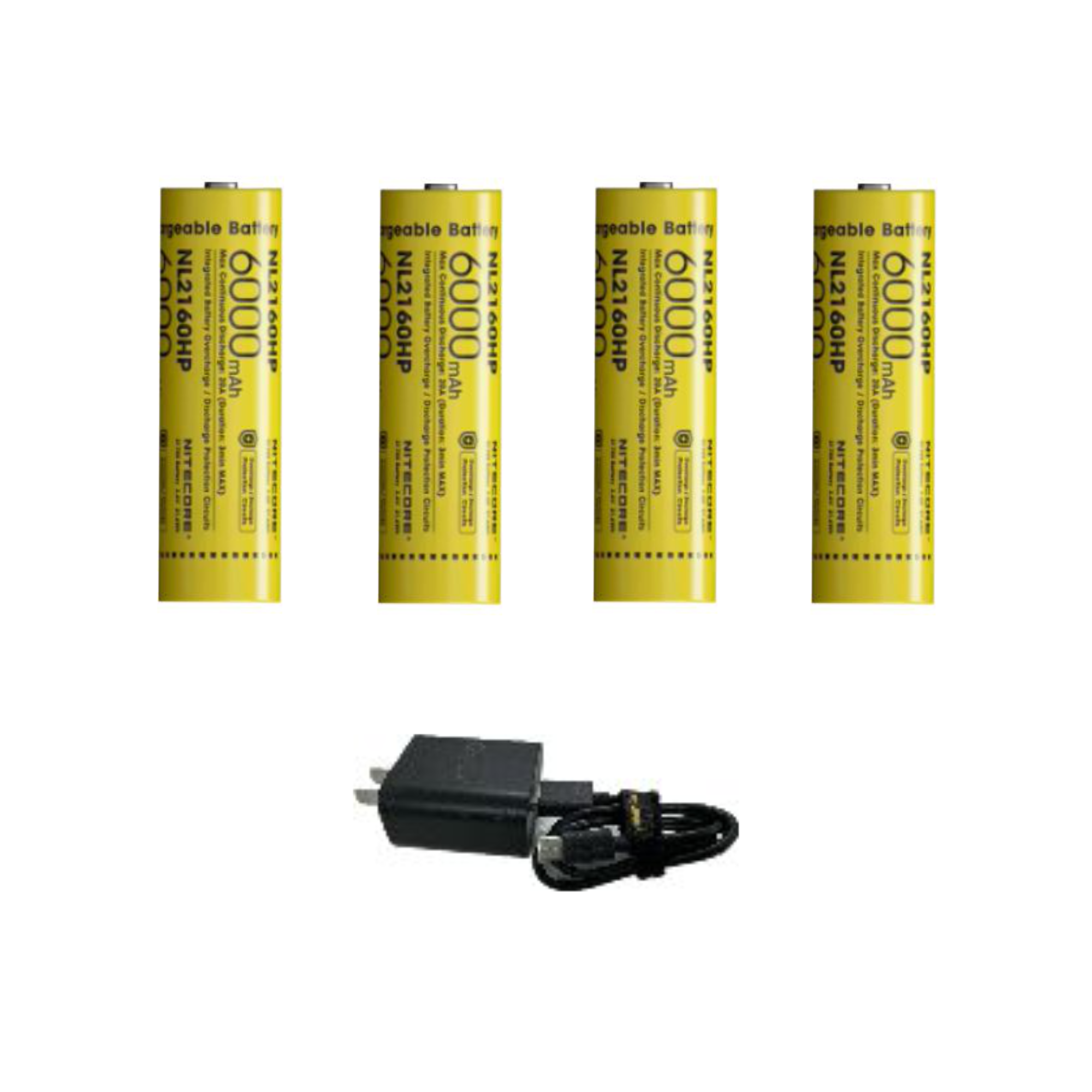

Kit extra de baterías SIMSCAN-E
Baterías adicionales, cargador, adaptador y estuches protectores para uso intensivo en campo.
Kit targets 6 mm (3000 uds)
Puntos de 6 mm para capturar radios pequeños, zonas de detalle y superficies complejas.
Targets 3 mm (1000 uds)
Marcadores de alta densidad para piezas pequeñas, agujeros profundos y geometrías muy finas.
Casos de éxito

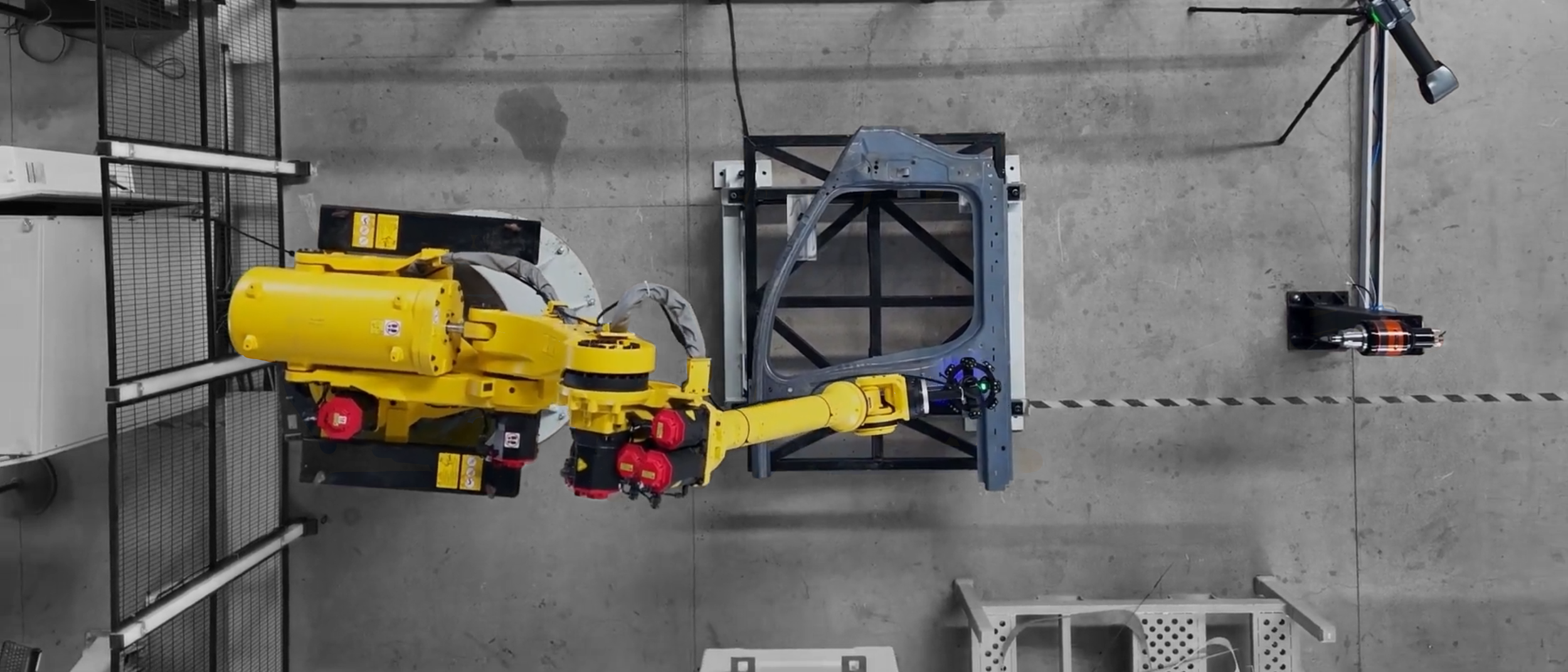

Procesamiento láser inteligente
TrackScan Sharp optimiza la automatización y eficiencia en procesos láser, integrándose en estaciones multirobot inteligentes y reduciendo la intervención manual.
Permite escaneo rápido de piezas complejas, genera reportes en tiempo real e identifica errores de fabricación, facilitando la trazabilidad completa del proceso. Ideal para producción en serie y prototipos de alta precisión. Más información
Escaneo de vehículos de gran tamaño
SIMSCAN-E captura geometrías complejas en carrocerías, paneles y componentes con alta precisión, reduciendo el margen de error humano y acelerando el flujo de inspección.
La solución acelera inspección y diseño de modificaciones, facilita simulaciones y validaciones antes de la producción física y asegura trazabilidad completa del proceso. Ideal para OEMs, talleres de carrocería y laboratorios de pruebas. Más información

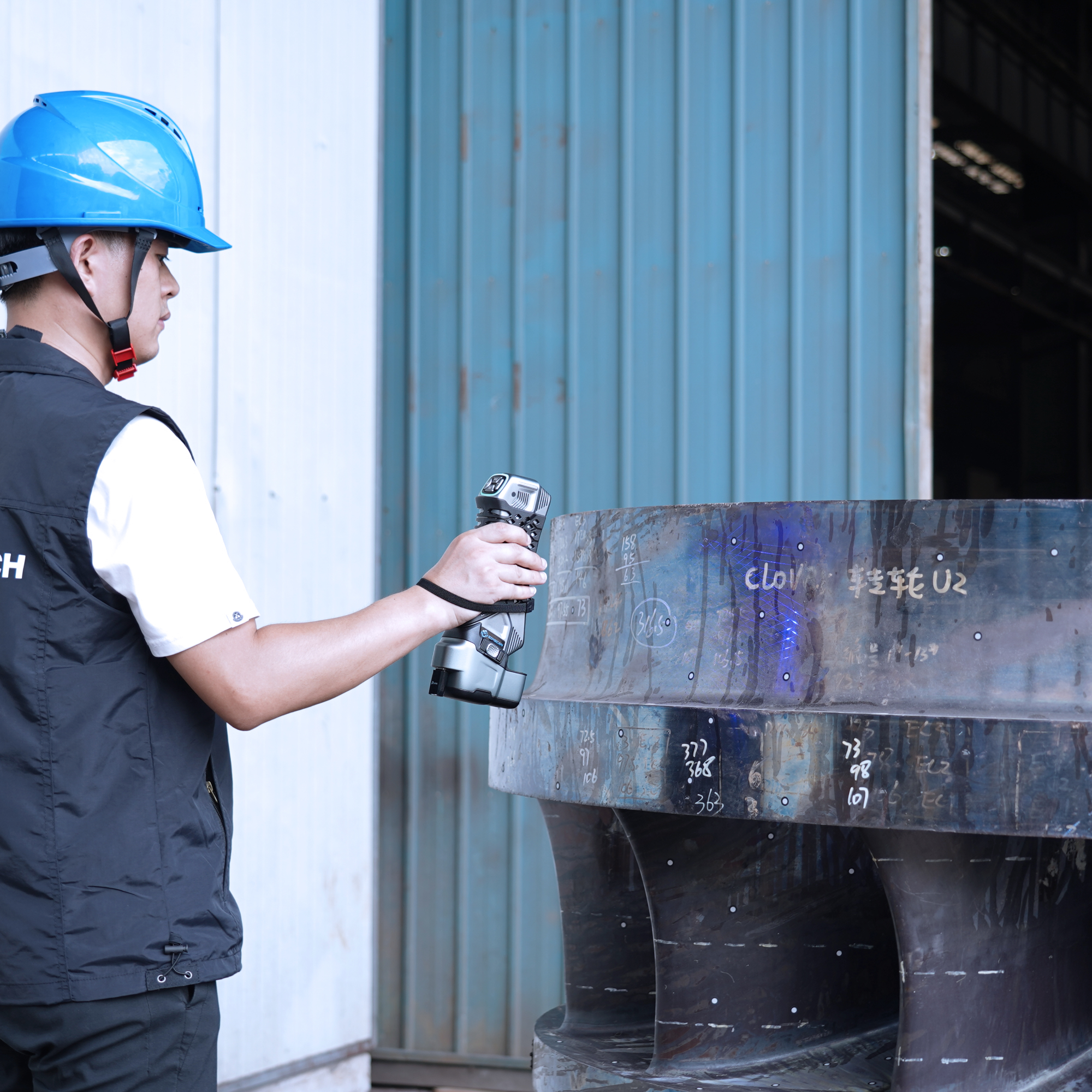

Inspección de infraestructura energética

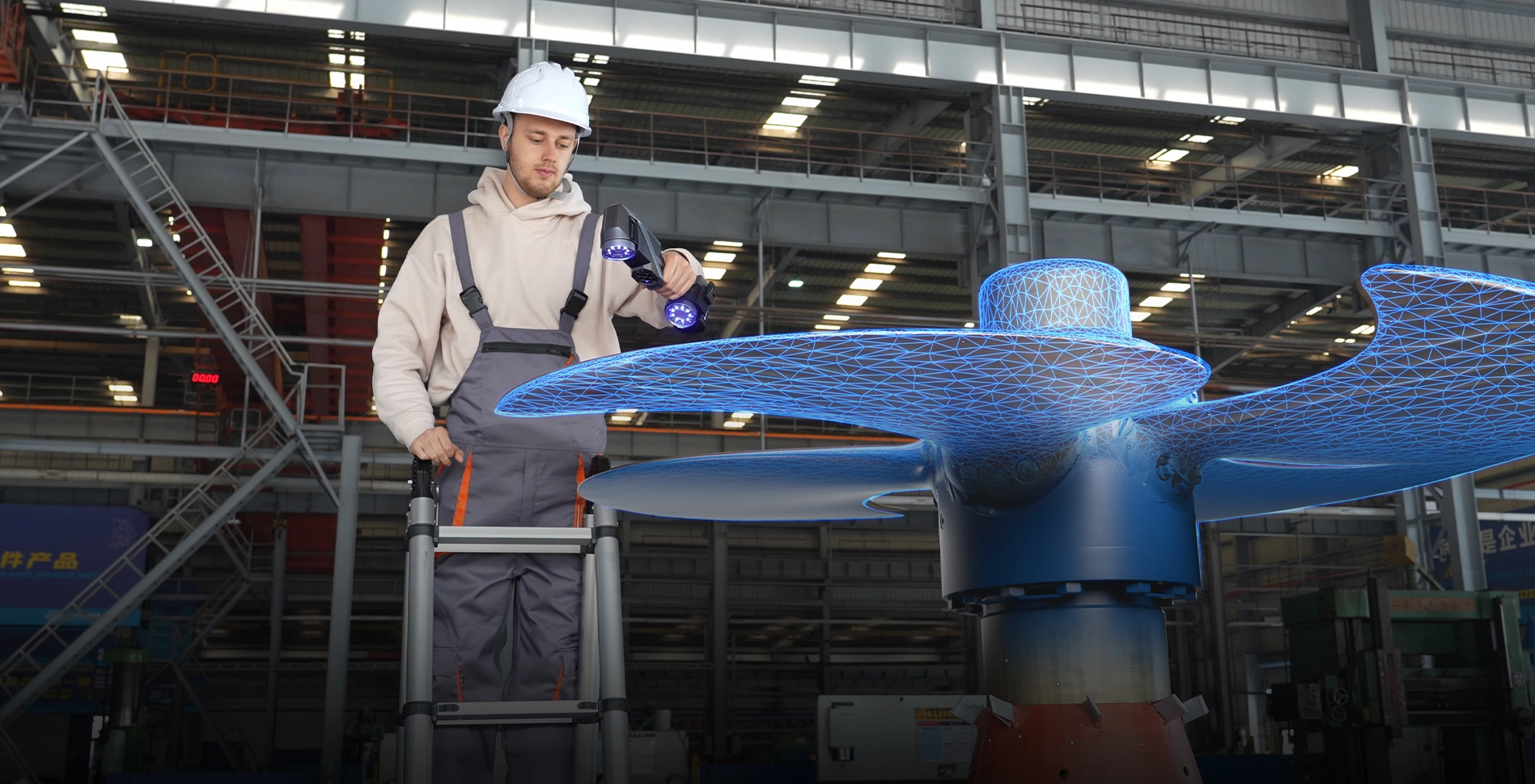

Soluciones 3D de alta precisión permiten capturar turbinas, álabes guía y componentes críticos en centrales hidroeléctricas, facilitando el monitoreo de desgaste, deformaciones y tolerancias estrechas.
Se optimizan mantenimientos preventivos, se reducen riesgos de falla catastrófica y se prolonga la vida útil de los equipos, manteniendo trazabilidad y eficiencia operacional. Más información
