Convierte piezas físicas en datos industriales

Digitaliza componentes reales con alta precisión, captura geometrías complejas y transforma nubes de puntos en información útil para inspección, ingeniería inversa, control de calidad y fabricación digital.

Hombre en uniforme de ingeniería, con casco, inspecciona una pieza de tecnología en un taller con maquinaria y computadora.

PRINCIPIO DE FUNCIONAMIENTO

De la superficie física al reporte dimencional

EMáquina de medición de coordenadas portátil (PCMM) que captura geometrías por contácto

¿Cómo funciona el CMM Portátil?

01

Posicionamiento

Fijar la pieza y definir la zona de medición.

Imagen con fondo negro, líneas blancas diagonales y texto en blanco "pangu" en diagonal en el centro.

02

Referenciación

Importar el CAD o definir datums para alinear el sistema

Línea vertical con marcas en ambos lados, fondo negro, texto en diagonal que dice 'puente' y líneas blancas diagonales.

03

Sondeo de puntos

El palpador toca superficies, agujeros, planos y bordes para capturar coordenadas 3D.

Imagen de fondo negro con líneas diagonales blancas y marcas de dirección, con el texto 'prueba' en diagonal.

04

Cálculo y verificación

El software calcula geometrías compara con nominal y muestra desviaciones..

Fondo negro con líneas blancas diagonales y texto en letras blancas y oscuras que dice 'pntrpx' en diagonal.

05

Resultado

Se generan inpsceciones, GD&T, reportes y ajustes en tiempo real.

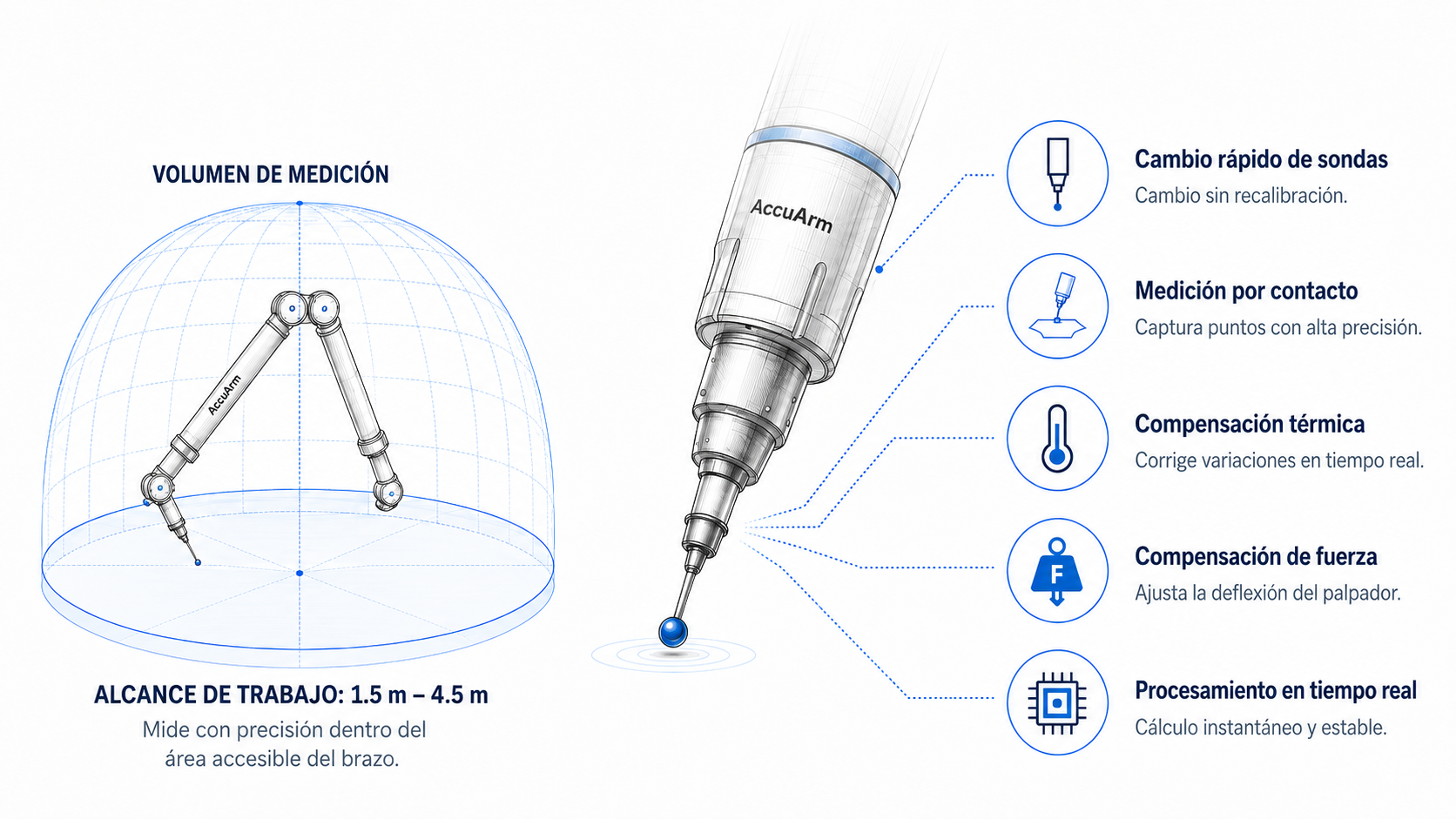

Imagen de un brazo robótico de medición y una jeringa industrial, con descripciones en español de sus funciones y alcance de trabajo de 1.5 a 4.5 metros.

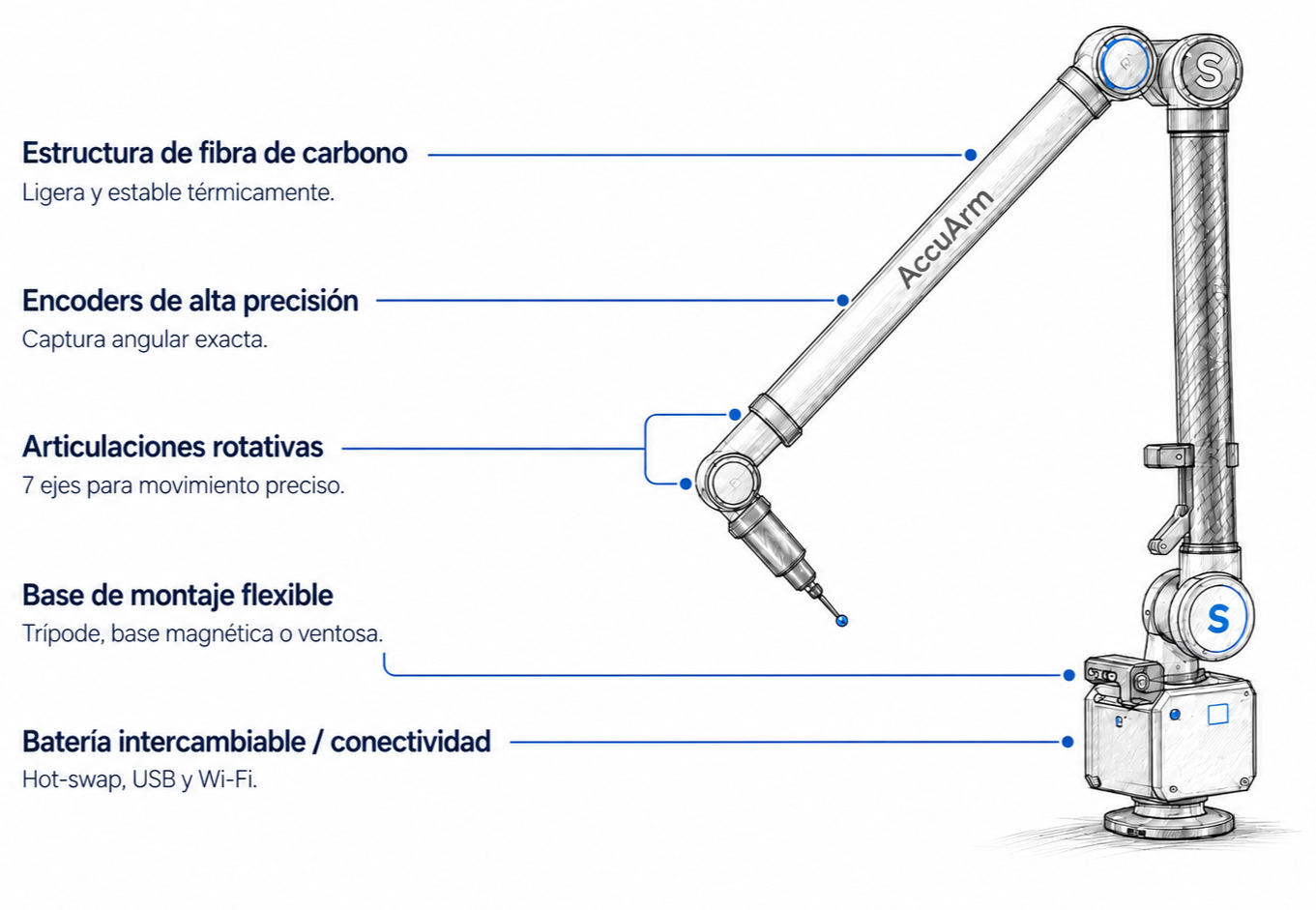

Diagrama de un brazo robótico con etiquetas en español que describen sus componentes, incluyendo estructura de fibra de carbono, codificadores de alta precisión, articulaciones rotativas, base de montaje flexible y batería intercambiable.

Partes principales

El AccuArm integra una estructura ligera, articulaciones precisas y una base flexible para realizar mediciones portátiles por contacto con alta confiabilidad.

02

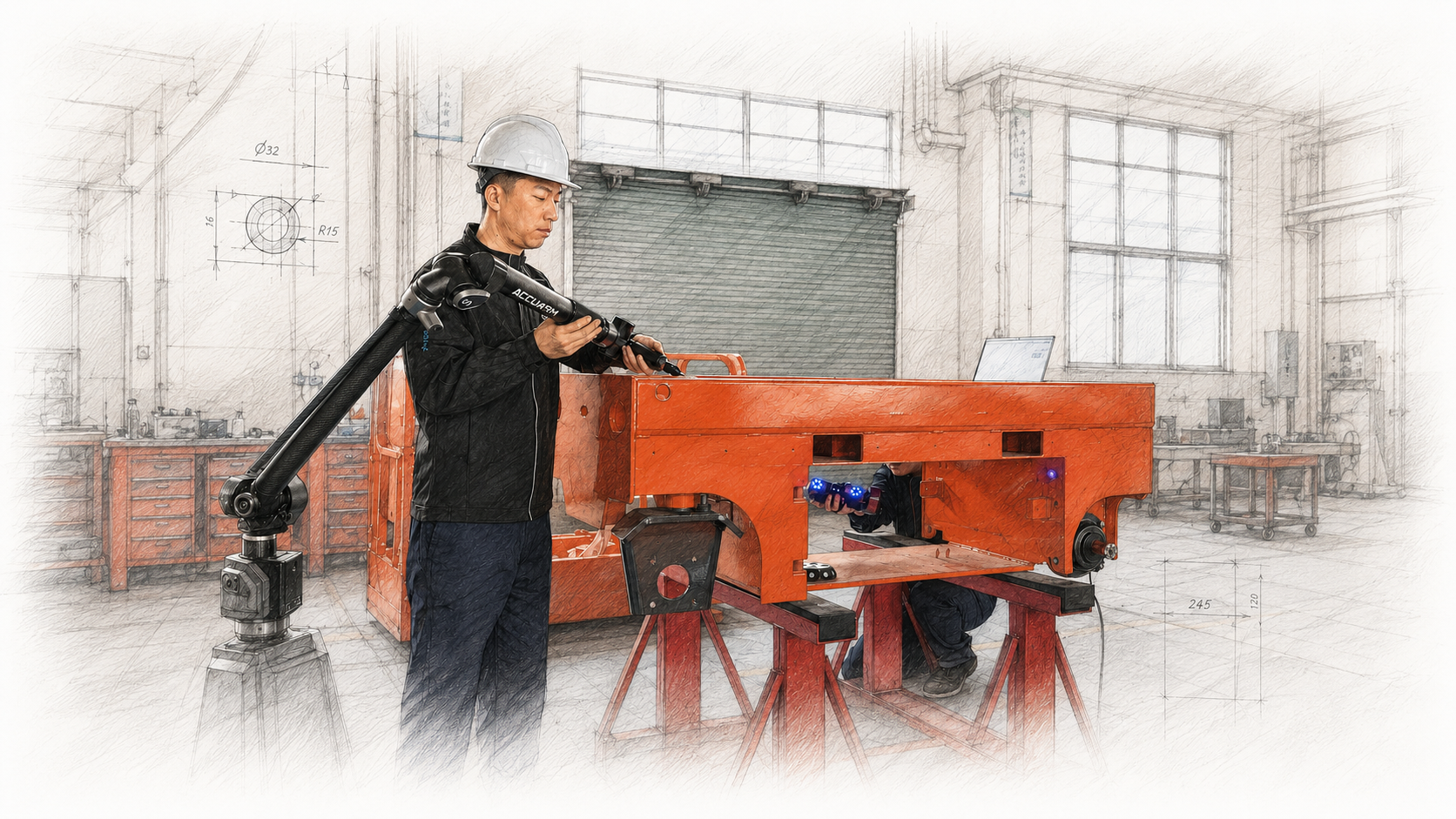

Inspección in situ

Verifica dimensiones directamente en producción, taller o sobre equipos difíciles de desmontar.

Robótica industrial con brazo articulado y mesa de trabajo, usando un marcador para ensamblar componentes.

03

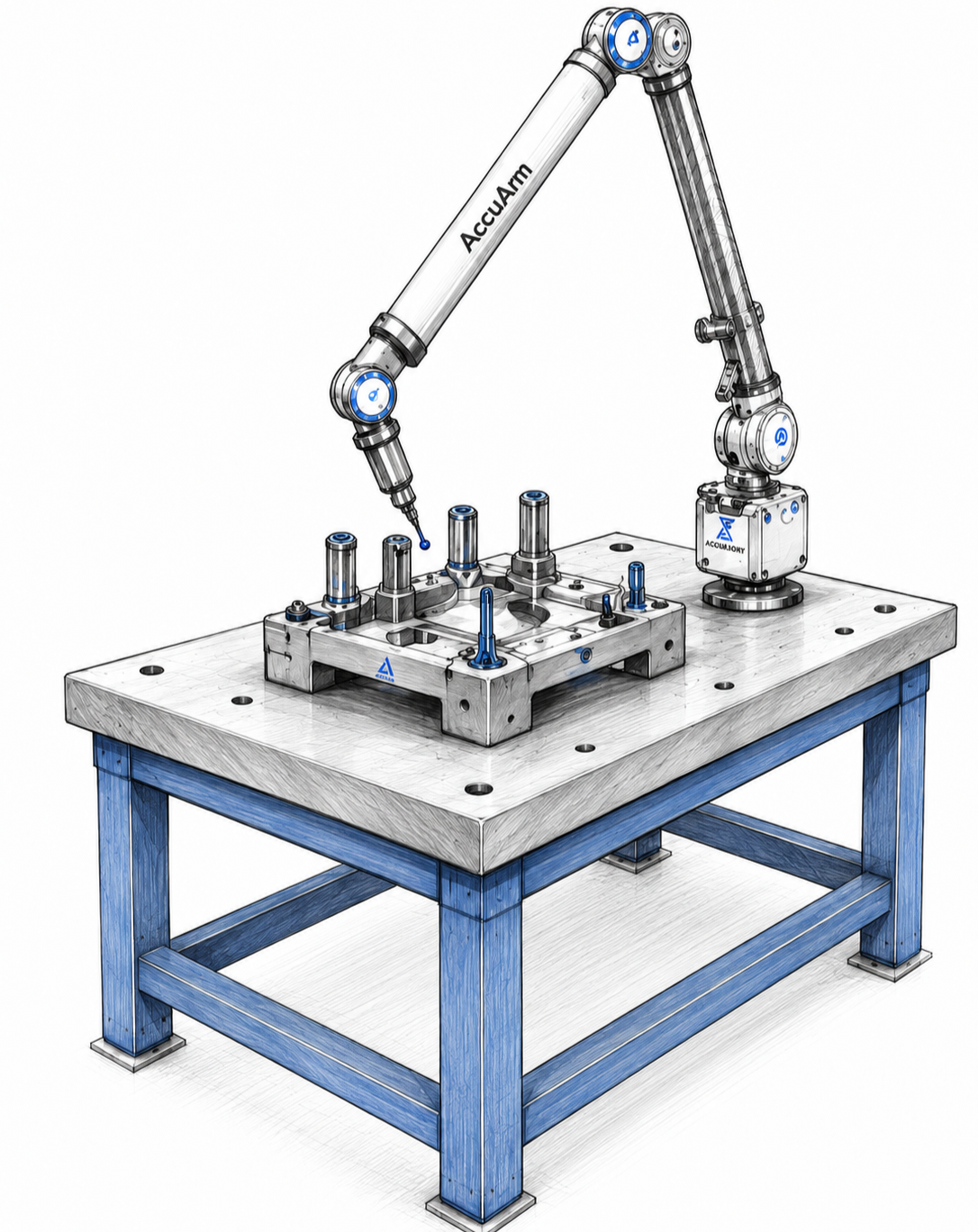

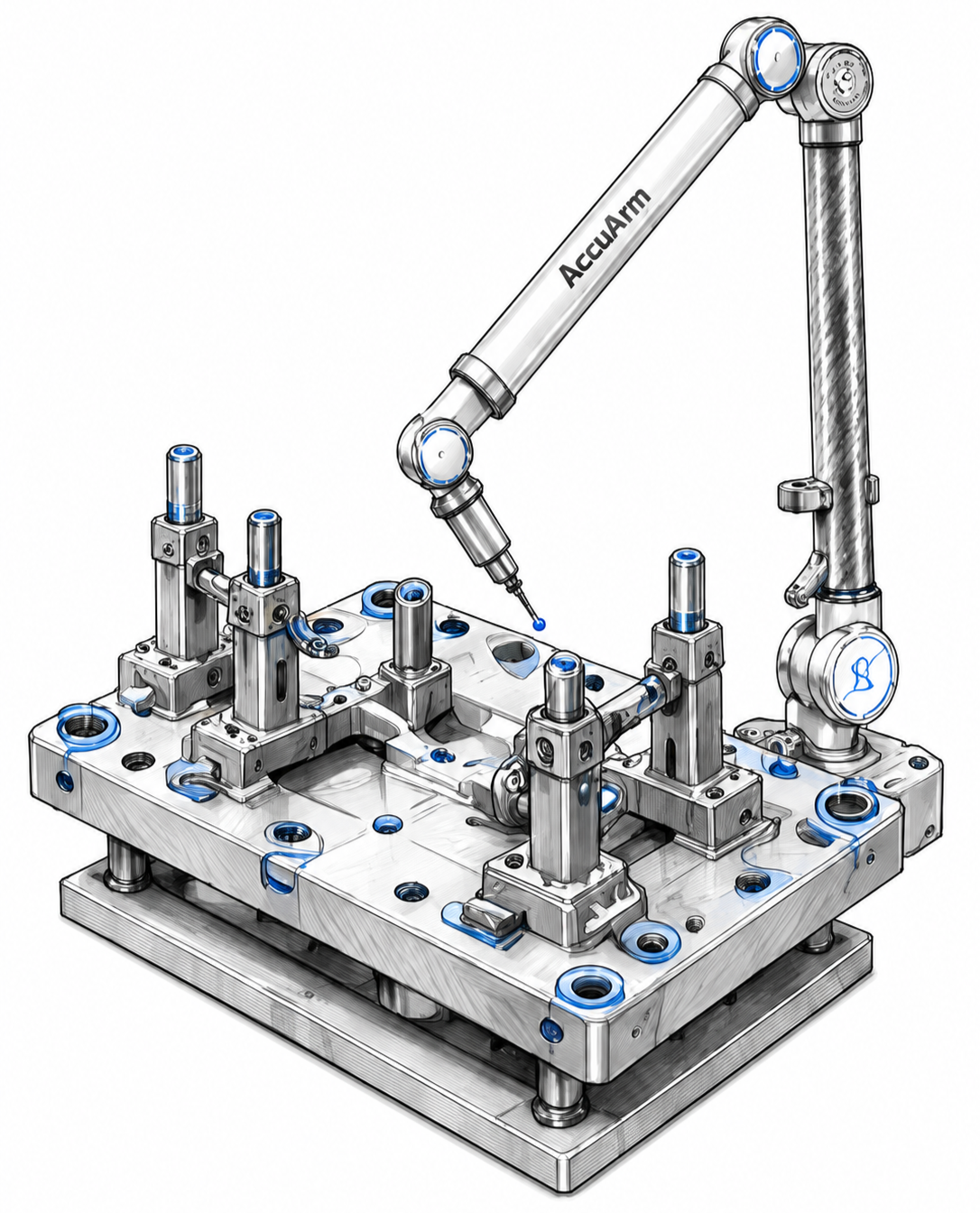

Fixtures y ensambles

Controla posiciones y datums críticos durante el montaje, incluso en geometrías difíciles.

Un robot industrial con brazo articulado que trabaja en una mesa de metal con componentes pequeños.

04

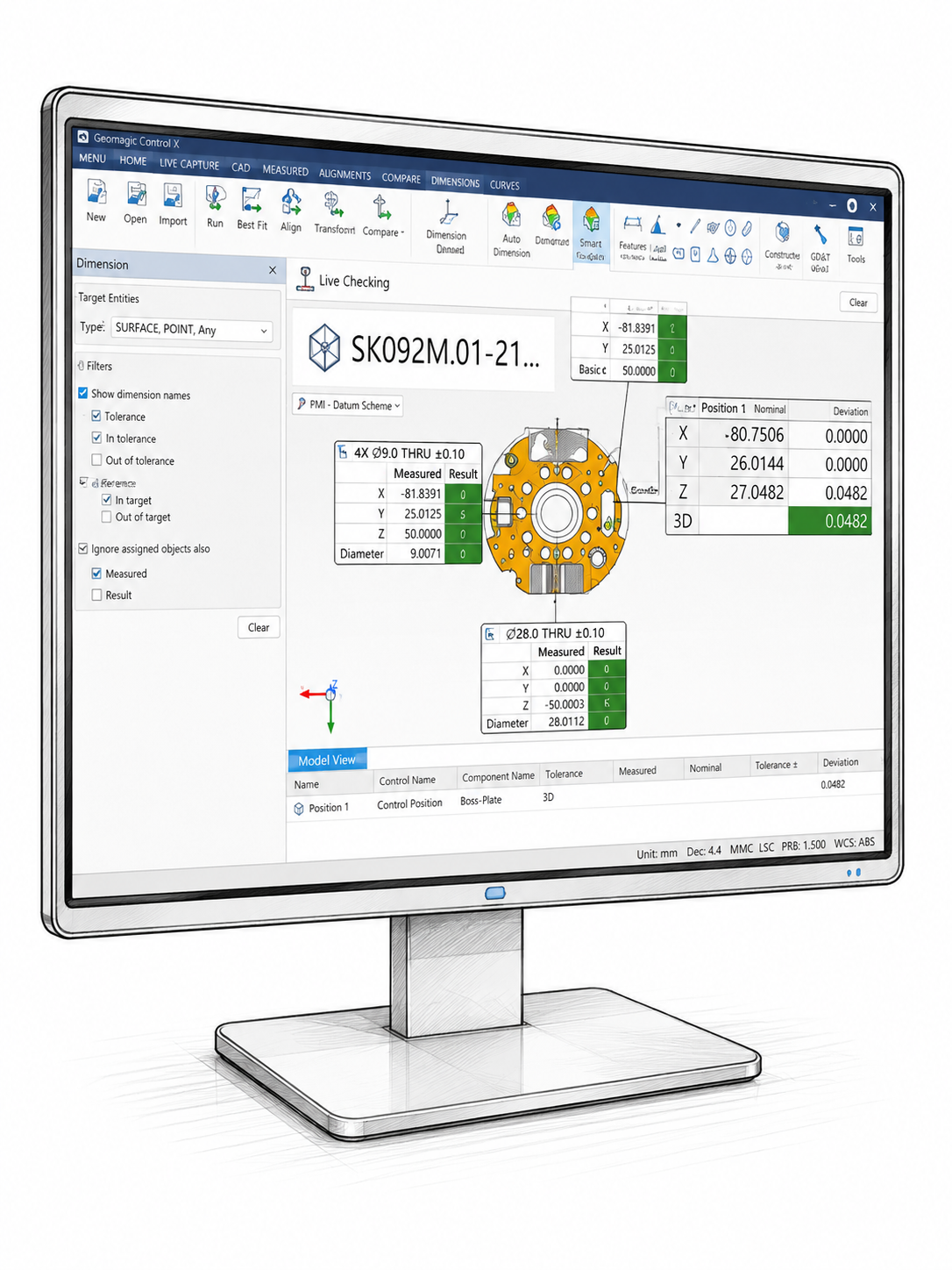

Comparación contra CAD

Contrasta la pieza real con el modelo nominal para análisis y GD&T.

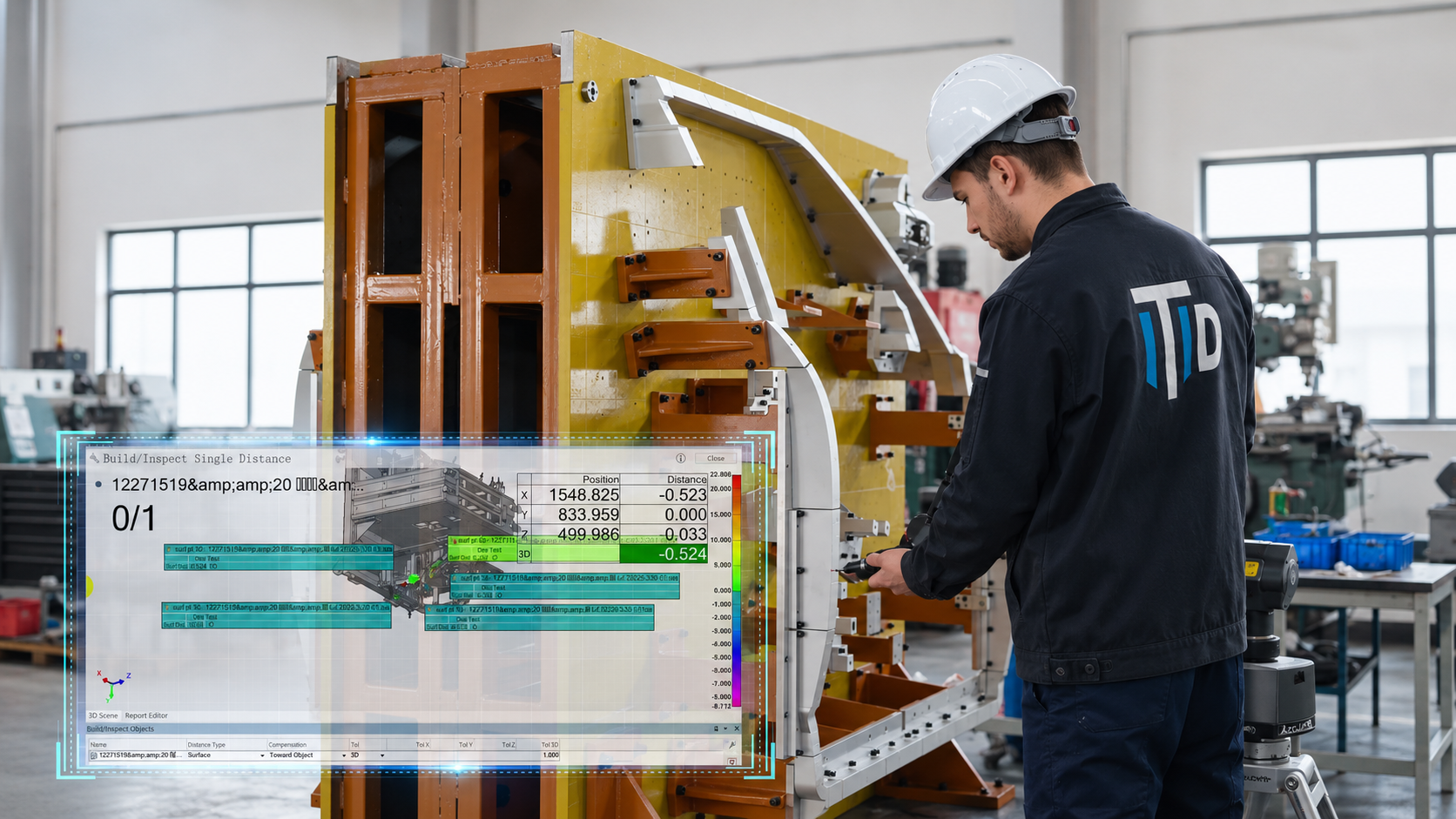

Pantalla de computadora que muestra un software de control y medición con un diagrama de pieza mecánica y resultados de medición en verde.

¿Cuándo usar un CMM Portátil?

01

Piezas grandes o pesadas

Mide directamente sobre componentes difíciles de mover, sin necesidad de trasladarlos a una CMM fija.

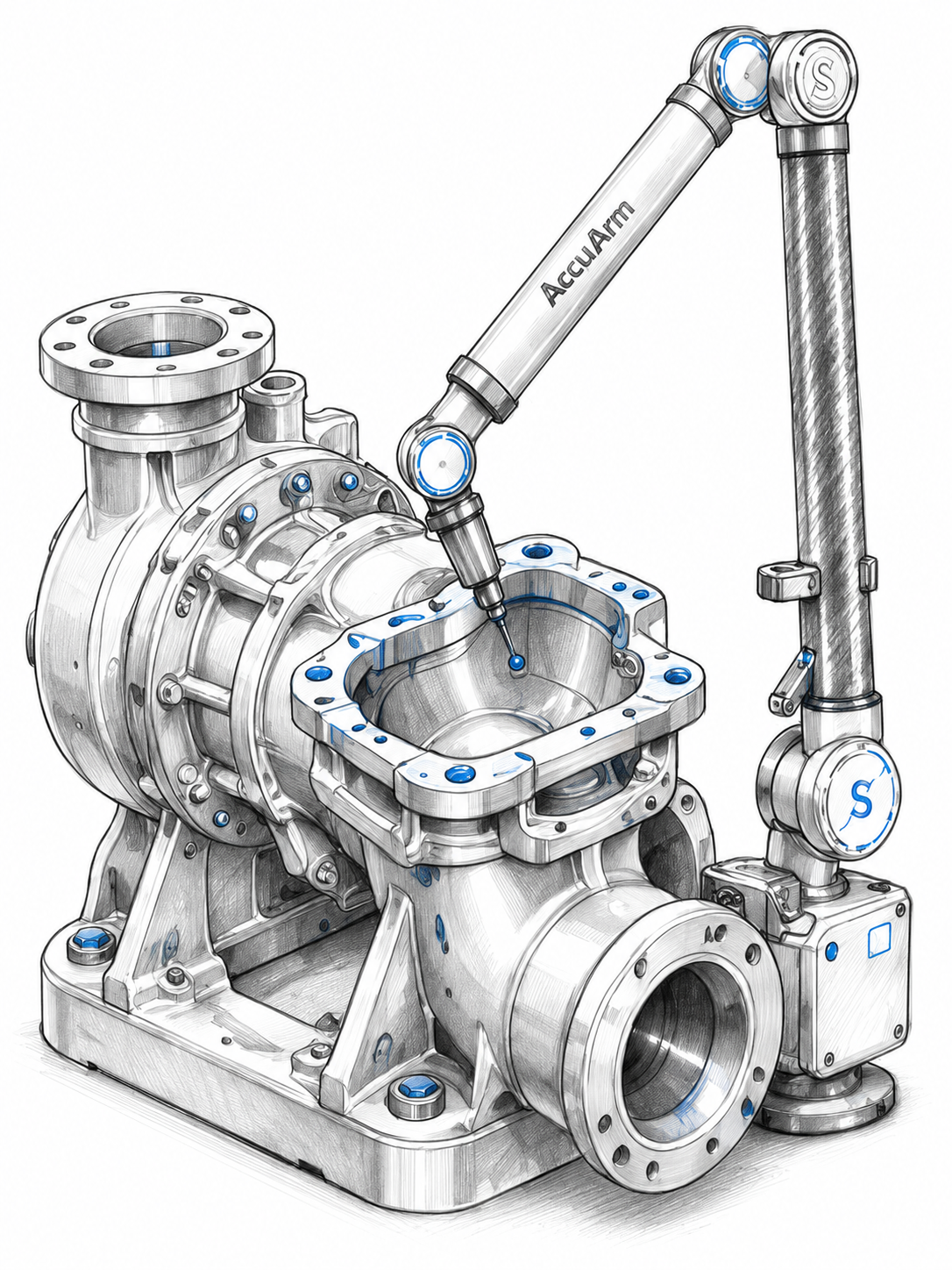

Diagrama técnico de una válvula de control con un brazo robótico marcando partes clave

TECNOLOGÍA

Medición confiable fuera del laboratorio

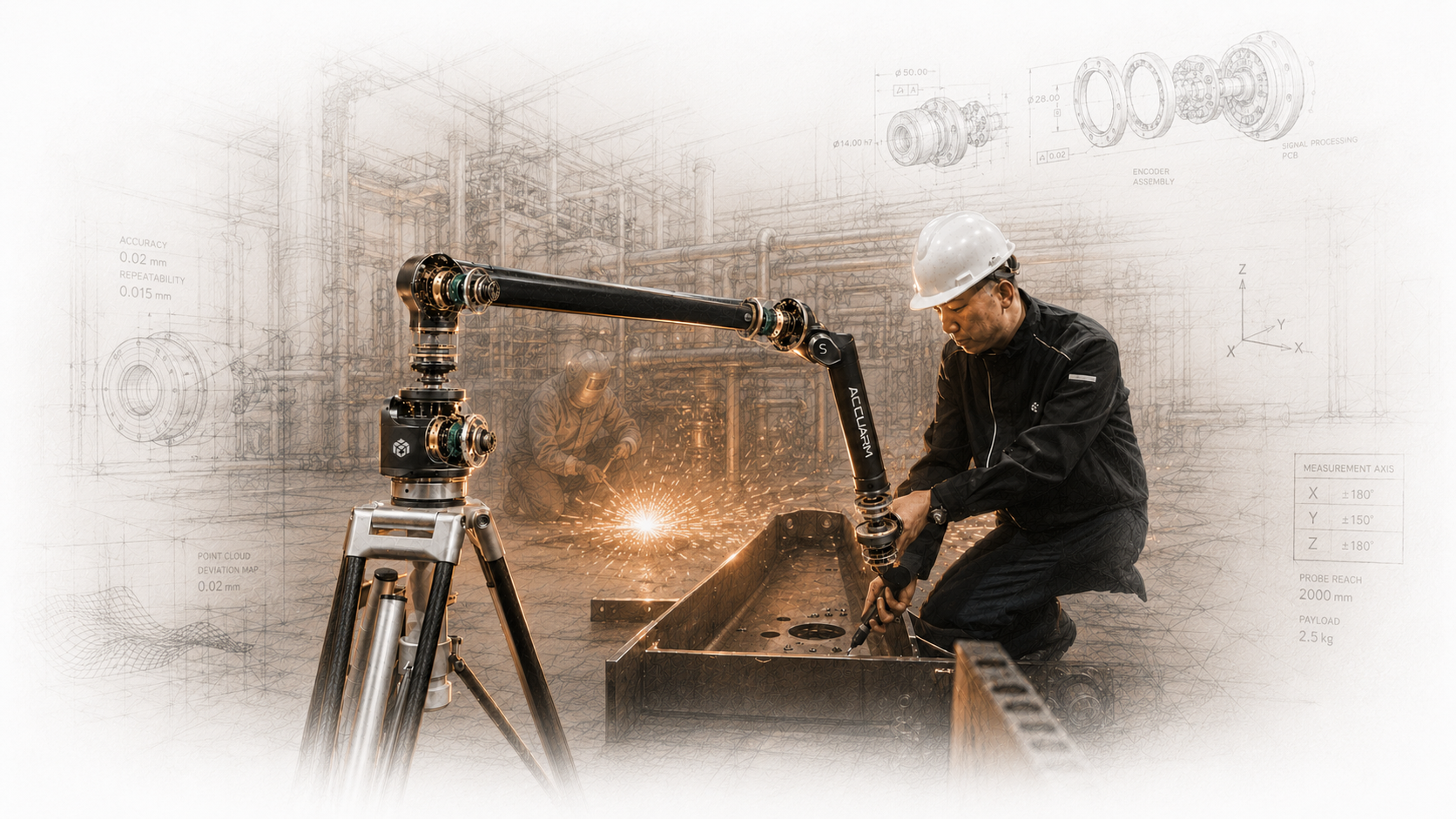

Un trabajador usando equipo de protección personal opera un brazo robótico en un entorno industrial, con planos técnicos y esquemas técnicos de fondo.

Precisión inteligente

AccuArm combina hardware de alta precisión y algoritmos inteligentes para asegurar mediciones estables y confiables. Sus encoders capturan los datos desde el origen, los rodamientos de baja fricción reducen desgaste y deriva, mientras que la compensación térmica, la compensación de fuerza y la optimización multi-frame corrigen variaciones en tiempo real para mejorar la confianza de cada punto medido.

TECNOLOGÍA

Medición por contacto y escaneo 3D en un solo flujo

Persona en un taller de ingeniería con un robot industrial y un portátil, realizando pruebas con un sensor utilizando un escáner de mano, en un espacio de trabajo con líneas de dibujo y planos técnicos.

Arm+ | Integración con escáneres 3D

AccuArm puede combinarse con escáneres 3D, sistemas ópticos y fotogrametría de SCANOLOGY para unir medición por contacto y captura superficial en un solo flujo de inspección dentro de DefinSight. También es compatible con software metrológico como PolyWorks, Metrolog X4 y Verisurf.

Del escaneo 3D al archivo CAD en IGES - STEP

SOFTWARE

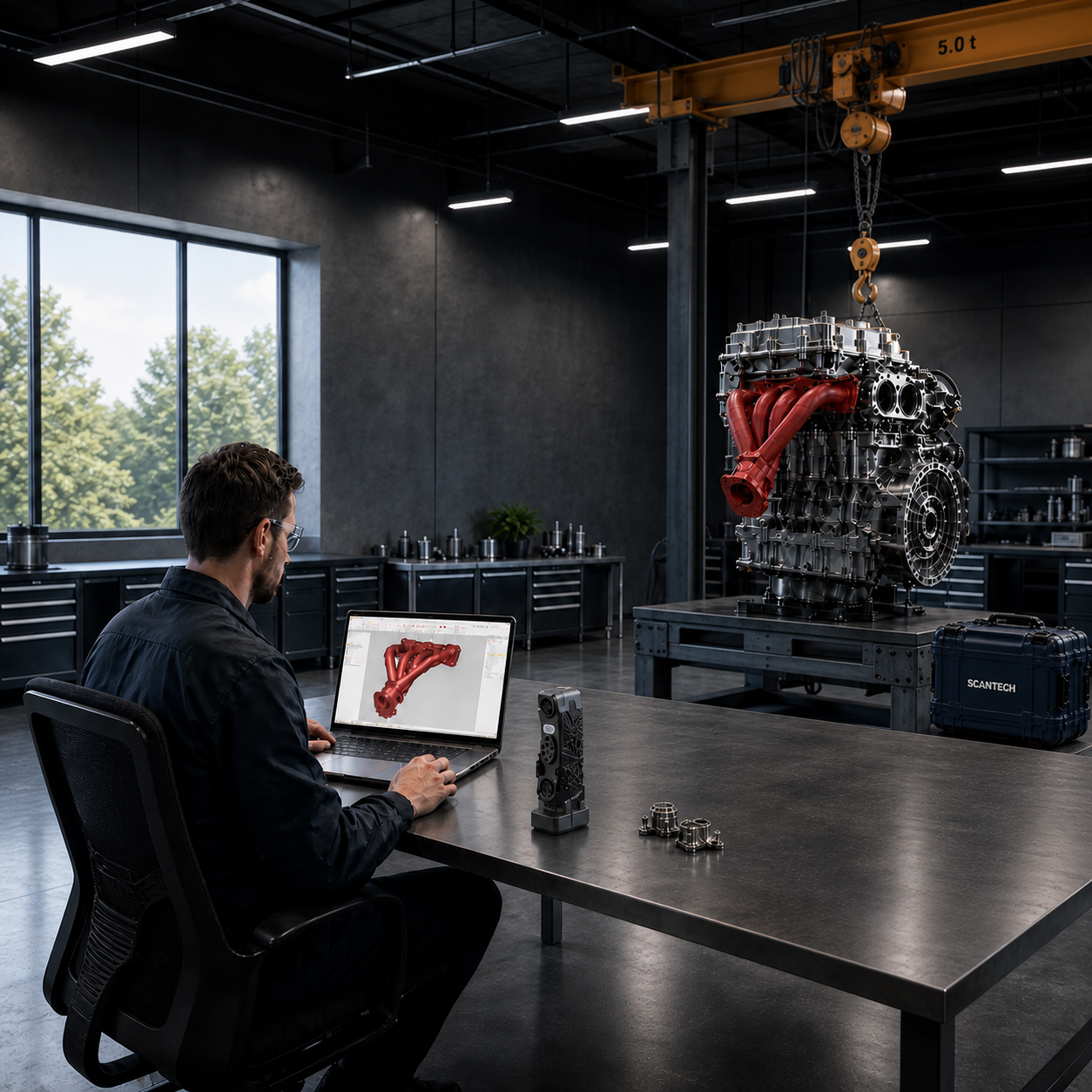

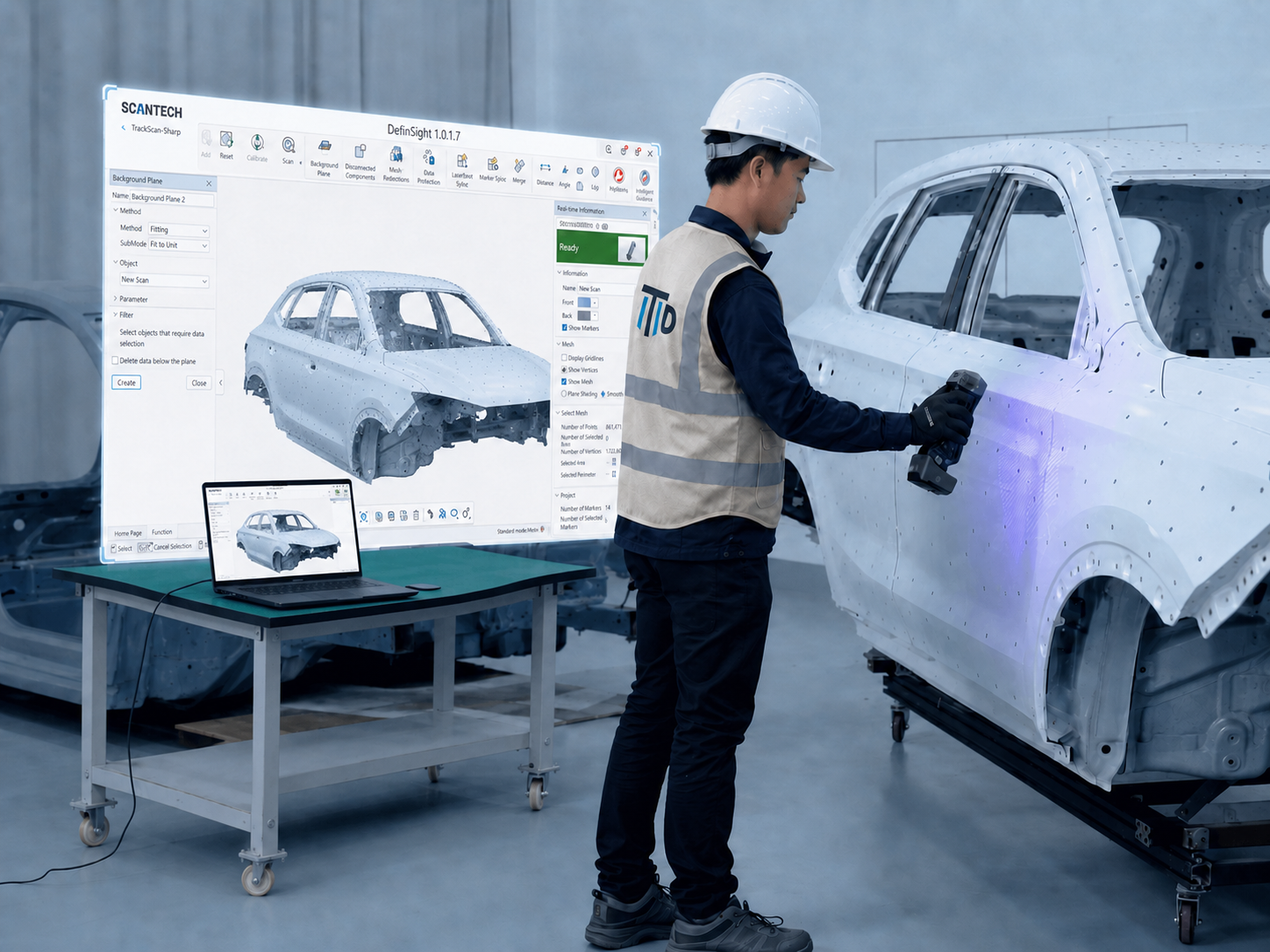

Ingeniero realizando análisis de carro de automóvil en un taller de fabricación con equipo de escaneo 3D y computadora portátil.

DefinSight

Plataforma integrada para escaneo, procesamiento, mallado, visualización y análisis de datos 3D.

Un ingeniero en una oficina visualiza un modelo 3D en su pantalla de una pieza mecánica en color verde, mientras trabaja en un escritorio con herramientas y documentos.

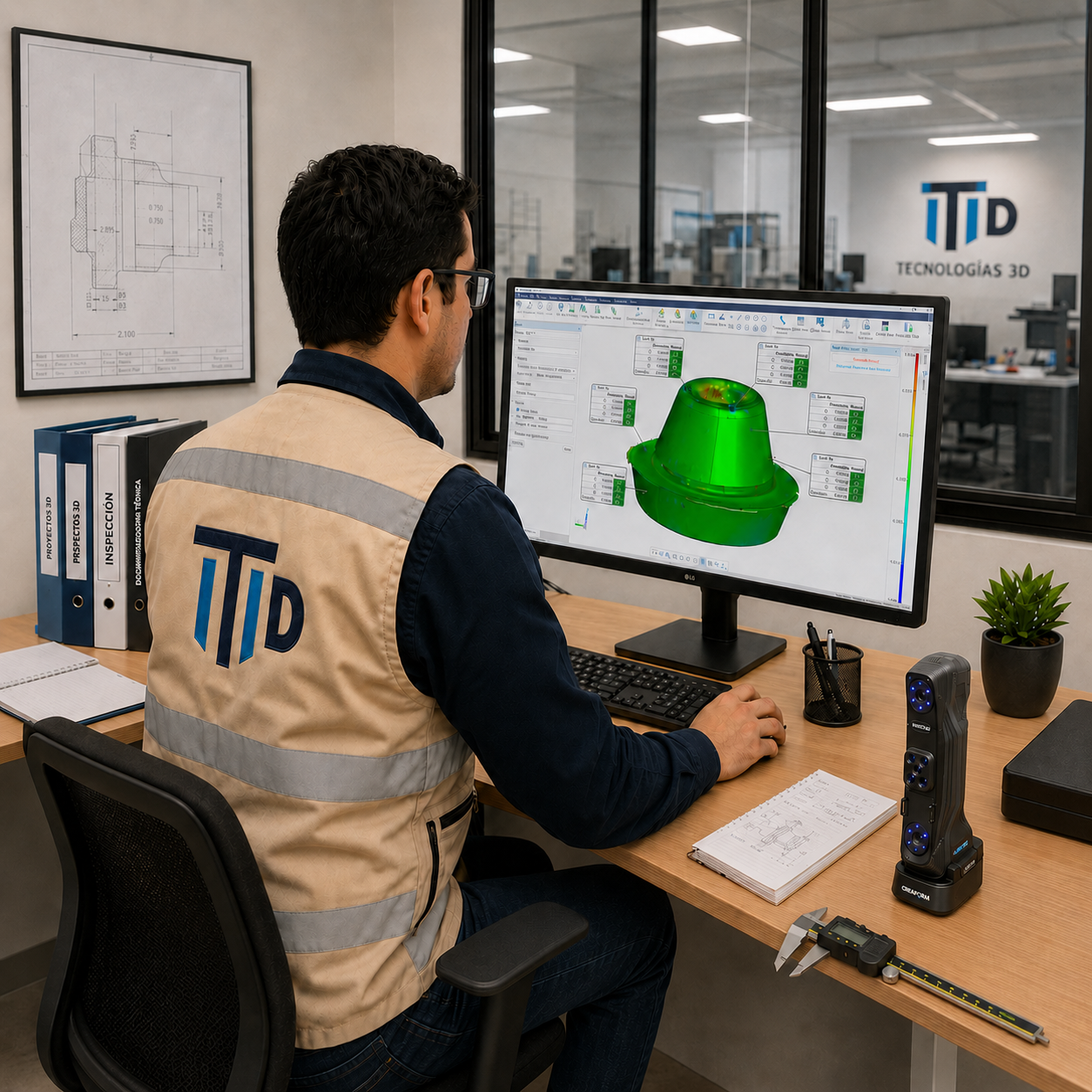

DefinSight Inspect

Flujo orientado a inspección contra CAD, mapas de desviación, GD&T y reportes dimensionales.

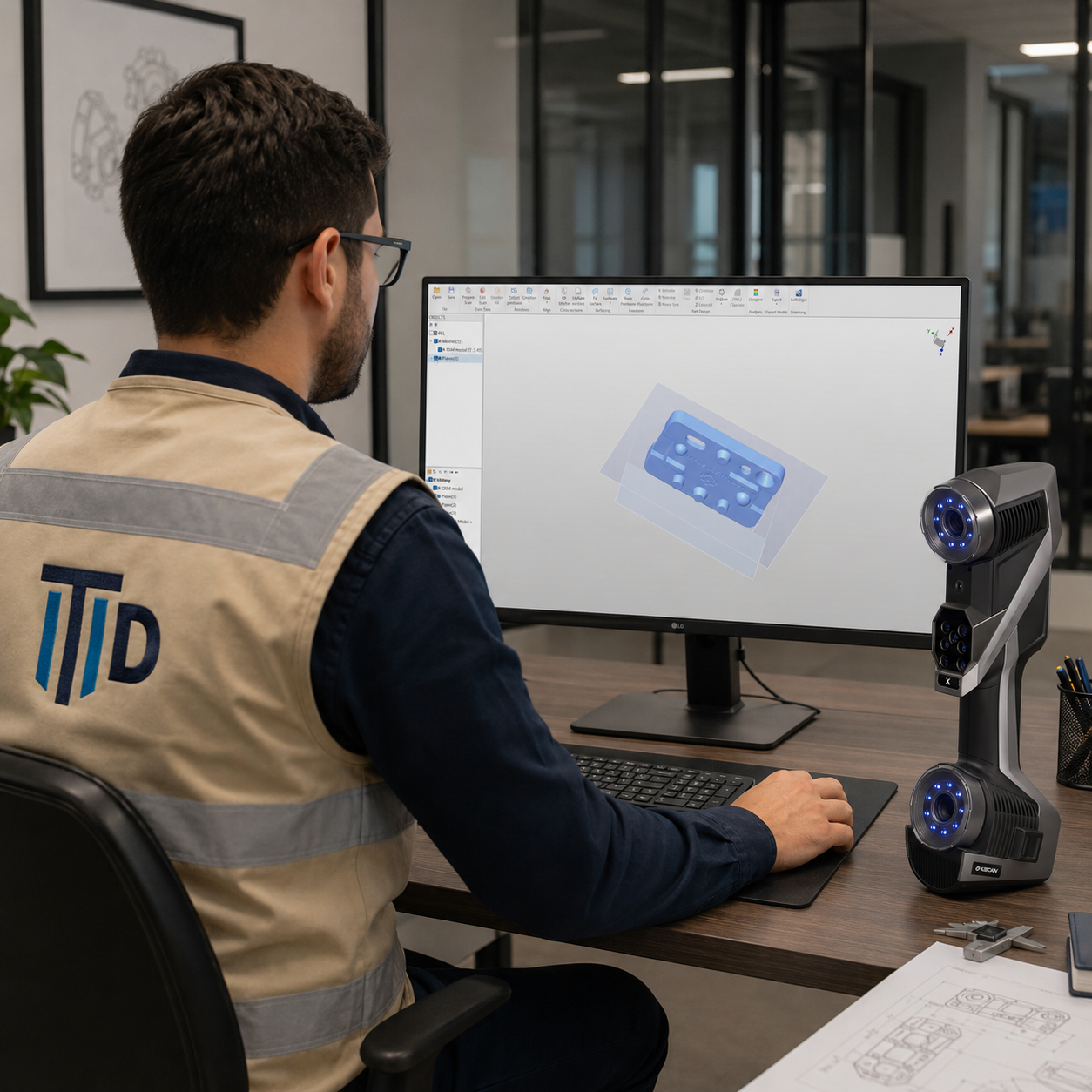

Hombre en oficina creando un modelo 3D de una pieza mecánica en una pantalla de computadora, con un escáner 3D a su lado.

DefinSight MODEL

Software para transformar datos escaneados en modelos CAD fabricables para ingeniería inversa.

Aplicaciones en la industria

Casos reales, Soluciones medibles, Tecnología aplicada a diversas Industrias. Conoce cómo el escaneo 3D, la metrología óptica y la impresión 3D industrial están ayudando a mejorar los procesos de diseño, control de calidad, mantenimiento y producción.
