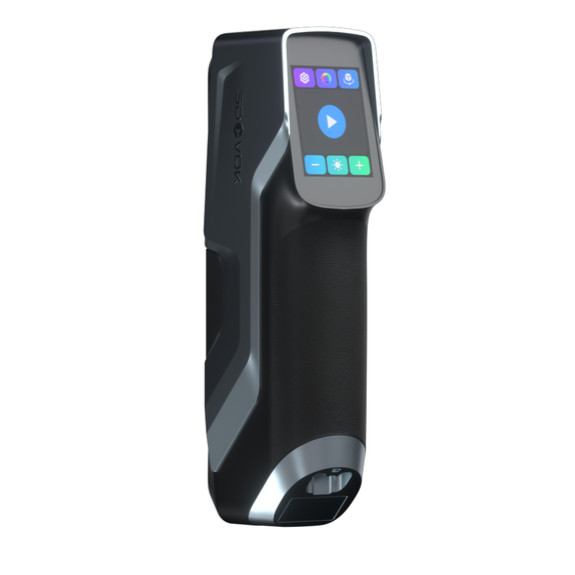

3DeVOK MT
Escáner 3D profesional multifuente · láser azul + infrarrojo + VCSEL · 0.05 m a 5 m
3DeVOK MT está pensado para digitalización 3D profesional cuando el color, la textura y la facilidad de captura son parte del resultado. Combina 22 líneas láser infrarrojas y luz estructurada infrarroja VCSEL de doble campo de visión para impresión 3D, patrimonio cultural, arte, diseño creativo, educación, rehabilitación médica e ingeniería inversa ligera.
Precio referencial
Principio de funcionamiento
De la superficie física al modelo digital
Un escáner 3D captura la geometría real de un objeto y la convierte en una nube de puntos o malla 3D. Con 3DeVOK MT, esa captura puede combinar láser azul, láser infrarrojo, VCSEL infrarrojo, color y textura para trabajar desde piezas técnicas pequeñas hasta esculturas, cuerpo humano u objetos de hasta 5 m.
Iluminar
El equipo proyecta láser azul, láser infrarrojo o patrón VCSEL infrarrojo según el nivel de detalle, la textura y la cobertura requerida.
Capturar
Las cámaras registran geometría, textura y color para construir una captura 3D visualmente fiel.
Alinear
La alineación puede usar marcadores, textura, geometría o una combinación híbrida según el modo seleccionado.
Fusionar
El software une múltiples pasadas para construir una malla completa, texturizada y estable.
Aplicar
El dato queda listo para impresión 3D, ingeniería inversa, archivo digital, visualización o documentación a color.
Tecnología
Tres fuentes de luz para más tipos de piezas
3DeVOK MT permite alternar entre láser azul, láser infrarrojo y VCSEL infrarrojo. Esto facilita el trabajo con objetos detallados, piezas oscuras o reflectantes, superficies con textura, escaneo sin marcadores y capturas de gran campo visual.
34 líneas láser azules
Modo orientado a detalle, ingeniería inversa y piezas donde se necesita alta calidad geométrica.
22 líneas infrarrojas
Escaneo con luz invisible, útil para flujos sin marcadores y objetos con textura o geometría reconocible.
VCSEL infrarrojo
Cubre áreas grandes por cuadro y permite capturas rápidas de objetos medianos, grandes o cuerpo humano.
Alineación híbrida
Combina marcadores, textura y rasgos geométricos para mantener continuidad durante el escaneo.
Color y textura
Captura textura 3D y color para visualización, patrimonio, diseño, arte y documentación digital.
Materiales complejos
Mejor adaptación a superficies negras, reflectantes, multicolor y cabello negro, con menor dependencia de spray.
Exactitud básica máxima reportada por el fabricante en condiciones controladas.
Distancia de punto mínima en modo de láser azul para capturar detalles finos.
Velocidad máxima en modo VCSEL infrarrojo para capturas de gran cobertura.
Rango recomendado para piezas, esculturas, cuerpos humanos y objetos medianos o grandes.
Selector de tecnología
Qué modo conviene usar según tu trabajo
El 3DeVOK MT es un solo equipo con tres tecnologías de captura. Selecciona el escenario más cercano para orientar el modo inicial de escaneo; durante el proyecto puedes alternar entre modos según la zona de la pieza.
Tipo de objeto
Prioridad del trabajo
Condición de captura
Software SCANOLOGY
Del escaneo multifuente al archivo técnico
El 3DeVOK MT puede capturar geometría, textura y color con láser azul, láser infrarrojo o VCSEL. Para aprovechar ese dato en un flujo profesional, se integra con el ecosistema DefinSight, especialmente cuando el resultado debe pasar a inspección, modelado, rediseño o ingeniería inversa.
DefinSight
Para limpiar, organizar y preparar el dato escaneado del MT antes de llevarlo a inspección, modelado, impresión 3D o documentación técnica.
DefinSight Inspect
Para comparar la malla escaneada contra CAD, revisar desviaciones y preparar reportes cuando el MT se usa en validación, control o documentación dimensional.
DefinSight MODEL
Para transformar la malla del 3DeVOK MT en superficies y geometría editable. Es el flujo recomendado cuando el escaneo se usará para rediseño, adaptación, reproducción, ingeniería inversa o documentación CAD.
DefinSight Mobile
Apoyo móvil para revisar el avance del escaneo
En demostraciones, capacitación o trabajos alrededor de objetos medianos y grandes, DefinSight Mobile permite revisar el avance del dato 3D desde un móvil o tablet conectado al flujo principal.
Vista del avance
Ayuda a revisar cobertura, orientación del modelo y zonas pendientes durante la captura.
Apoyo en campo
Útil cuando el operador necesita moverse alrededor del objeto sin perder referencia visual.
Capacitación
Facilita mostrar el flujo a estudiantes, operadores o clientes durante una demo.
Flujo conectado
Funciona como complemento del software principal, no como una página independiente.
Ficha técnica
Especificaciones principales del 3DeVOK MT
Resumen técnico basado en la documentación oficial del fabricante para revisar compatibilidad con la aplicación, tipo de pieza, condiciones de captura y estación de trabajo.
| Modo de captura | Láser azul | Láser infrarrojo | VCSEL infrarrojo |
|---|---|---|---|
| Fuente de luz | 34 líneas láser azules | 22 líneas láser infrarrojas invisibles | Luz estructurada infrarroja VCSEL |
| Clase de luz | Clase II, seguro para la vista | Clase I, seguro para la vista | Clase I, seguro para la vista |
| Uso recomendado | Detalle, geometría compleja e ingeniería inversa | Escaneo invisible y sin marcadores | Gran área, cuerpo humano, objetos medianos y grandes |
| Exactitud básica | Hasta 0.04 mm | Hasta 0.04 mm | Hasta 0.04 mm |
| Precisión volumétrica | Hasta 0.04 mm + 0.04 mm/m | Hasta 0.04 mm + 0.04 mm/m | Hasta 0.04 mm + 0.04 mm/m |
| Distancia entre puntos | 0.05-5 mm | 0.1-5 mm | Regular: 0.2-5 mm / Fine Scan: 0.1-5 mm |
| Distancia de escaneo | 150-1000 mm | 150-1000 mm | 150-1500 mm |
| Campo de visión | 140 mm x 140 mm a 490 mm x 490 mm | 140 mm x 140 mm a 490 mm x 490 mm | 50 mm x 75 mm a 1100 mm x 1000 mm |
| Velocidad de captura | Hasta 3,300,000 puntos/s | Hasta 2,450,000 puntos/s | Hasta 4,500,000 puntos/s |
| Alineación | Híbrida, marcadores, textura y características geométricas | Híbrida, textura y características geométricas | Híbrida, textura y características geométricas |
| Captura de textura | Sí | Sí | Sí |
| Tamaño de objeto recomendado | 0.05 m a 5 m |
|---|---|
| Dimensiones y peso | 215 mm x 73 mm x 53 mm; 640 g |
| Interfaz | USB 3.0 |
| Alimentación | DC 12 V, 5.0 A |
| Formatos de salida | .obj, .stl, .ply, .asc, .mk2, .txt, .epj, .apj, .spj, .map, .sk |
| Condiciones de operación | 0-40 °C; 10-90 % HR, sin condensación |
| PC recomendado | Windows 10/11 64-bit, CPU Intel i7-13650HX o superior, 32 GB RAM, GPU NVIDIA RTX 3060 o superior, 6 GB VRAM o más |
| Certificaciones | CE-EMC, FCC, RoHS, IEC 60825, IEC 62471, IEC 60529-IP50, WEEE, KC |
Los valores pueden variar por modo de alineación, condiciones de iluminación, acabado superficial, distancia de trabajo y técnica de escaneo.
Incluye
Contenido del sistema 3DeVOK MT
La configuración base integra el escáner, alimentación, cableado, referencias, software y elementos de calibración para iniciar un flujo de digitalización 3D profesional.
Kit base listo para puesta en marcha
Incluye los elementos principales para conectar el equipo, calibrar, alinear, escanear y preparar el flujo inicial de trabajo.
- 01Adaptador de corriente.
- 02Cable de alimentación y datos con enchufe.
- 03Escáner 3DeVOK MT.
- 04Marcadores reflectantes.3 mm x 500 unidades · 6 mm x 2000 unidades.
- 05Muestra de escaneo.
- 06Memoria USB con software de escaneo.
- 07Pegatinas para alineación híbrida.
- 08Accesorios de expansión de la placa maestra.
- 09Placa maestra.
- 10Tarjeta gris.
Accesorios recomendados
También podría necesitar
Complementos y consumibles útiles para operación continua, alineación híbrida, captura de color, mantenimiento del sistema y reposición en trabajos de campo o laboratorio.
Cable de alimentación y datos
Repuesto recomendado para asegurar continuidad en jornadas de escaneo prolongadas o estaciones compartidas.
MarcadoresReflective Markers 6 mm
Para objetos medianos o grandes, superficies con poca geometría y alineación estable durante varias pasadas.
MarcadoresReflective Markers 3 mm
Para piezas pequeñas, detalles finos y zonas donde se requiere una red de referencias más compacta.
Alineación híbridaPegatinas de alineación
Consumibles útiles para objetos con textura limitada, geometría repetitiva o superficies difíciles de seguir.
Color y texturaTarjeta gris
Referencia recomendada para mantener consistencia en captura de textura y color en documentación visual.
CalibraciónPlaca maestra y accesorios
Elementos de reposición para mantener el flujo de calibración y validación inicial del sistema.
Aplicaciones
Dónde el 3DeVOK MT aporta más valor
El MT es conveniente cuando el proyecto exige combinar geometría, color, textura y flexibilidad de captura. Su valor está en poder pasar de piezas técnicas a objetos artísticos, cuerpo humano, educación o superficies complejas sin cambiar de equipo.
Ingeniería inversa ligera
Captura de piezas, carcasas, referencias físicas y geometrías orgánicas para rediseño, documentación técnica o reconstrucción CAD.
Impresión 3D y prototipado
Generación de mallas para reproducción, adaptación de piezas, prototipos, modelos imprimibles y validación rápida de formas.
Arte y patrimonio cultural
Digitalización de esculturas, relieves, piezas culturales y objetos con textura o color para archivo, restauración o difusión digital.
Diseño de producto y automotriz
Digitalización de accesorios, interiores, piezas personalizadas, prototipos y superficies con textura para modificación o validación visual.
Cuerpo humano y ergonomía
Captura de formas corporales externas, soportes personalizados, referencias anatómicas y modelos para visualización o evaluación.
Educación e investigación
Herramienta para laboratorios, manufactura digital, diseño, patrimonio, biomecánica, escaneo 3D e introducción a flujos scan-to-CAD.
