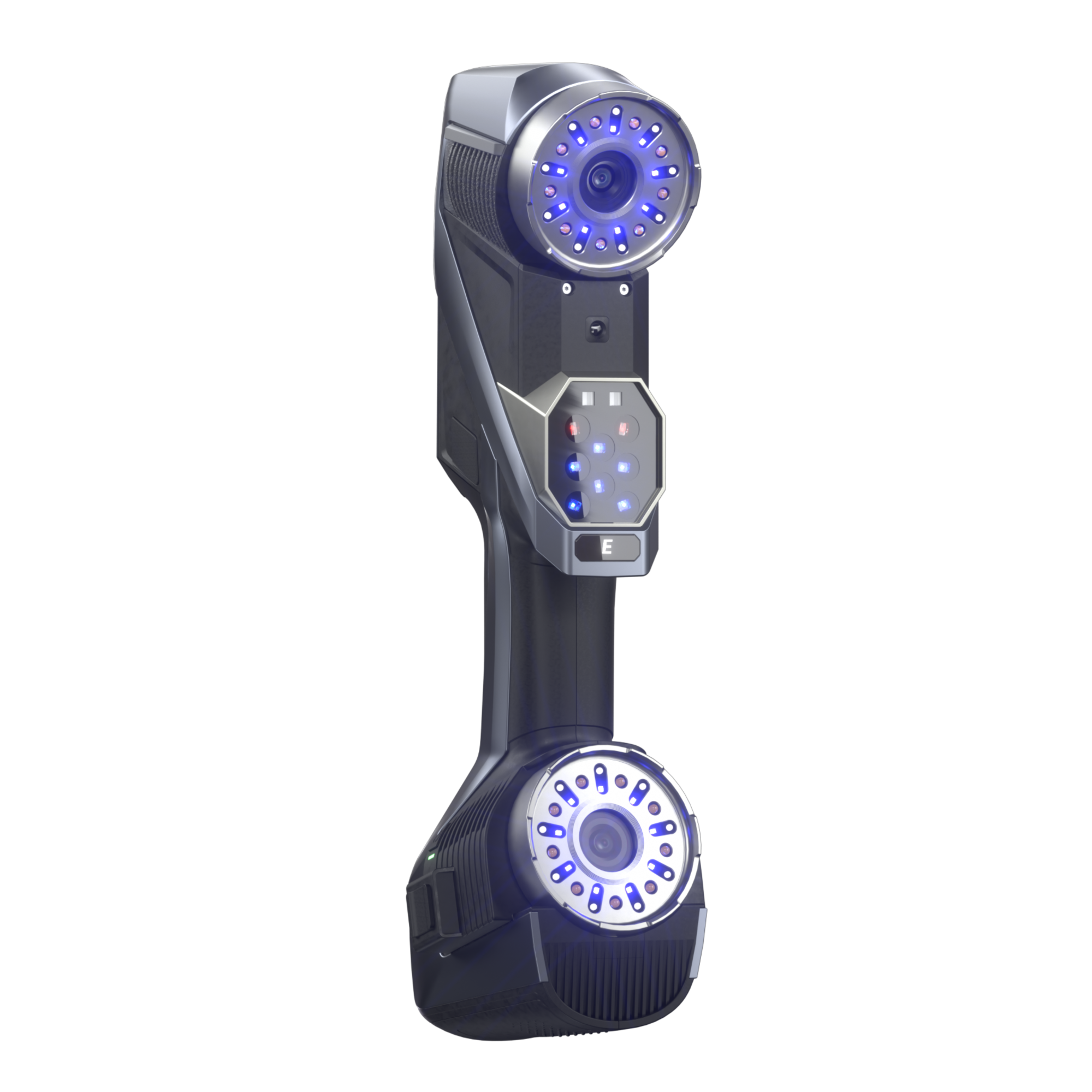

KSCAN-E
Escáner 3D de barrido · flagship all‑in‑one · inalámbrico · fotogrametría adaptativa
KSCAN-E es el escáner 3D all‑in‑one insignia de SCANOLOGY para medición industrial portátil. Combina 108 líneas láser azules Quad Cross, 17 líneas azules hiperfinas, 38 líneas infrarrojas de gran área, fotogrametría adaptativa, inspección de agujeros y operación inalámbrica. Es una solución de alto nivel para control dimensional, ingeniería inversa y digitalización de piezas de 0.05 m a 8 m, con flujo directo hacia DefinSight®, DefinSight® Inspect y DefinSight® MODEL.
Precio referencial
Tecnología
Tecnología all‑in‑one para medición 3D industrial
KSCAN-E integra en un solo equipo los modos de barrido que normalmente obligan a elegir entre velocidad, detalle, gran formato y control volumétrico. Su arquitectura combina láser azul, infrarrojo, fotogrametría adaptativa, pantalla integrada, operación inalámbrica y software DefinSight® para convertir piezas físicas en datos 3D listos para inspección, ingeniería inversa o documentación técnica.
Preparar
Se define la pieza, las tolerancias, los accesos, la estrategia de targets y el modo de escaneo más conveniente.
Referenciar
Los targets, puntos codificados y barras de escala ayudan a sostener la relación espacial entre capturas.
Escanear
El escáner proyecta líneas láser o infrarrojas y las cámaras industriales calculan coordenadas 3D por triangulación.
Controlar
La fotogrametría adaptativa reduce acumulación de error cuando la pieza es grande o requiere recorridos largos.
Entregar
La nube de puntos o malla queda lista para mapas de desviación, GD&T, reporte, CAD o fabricación digital.

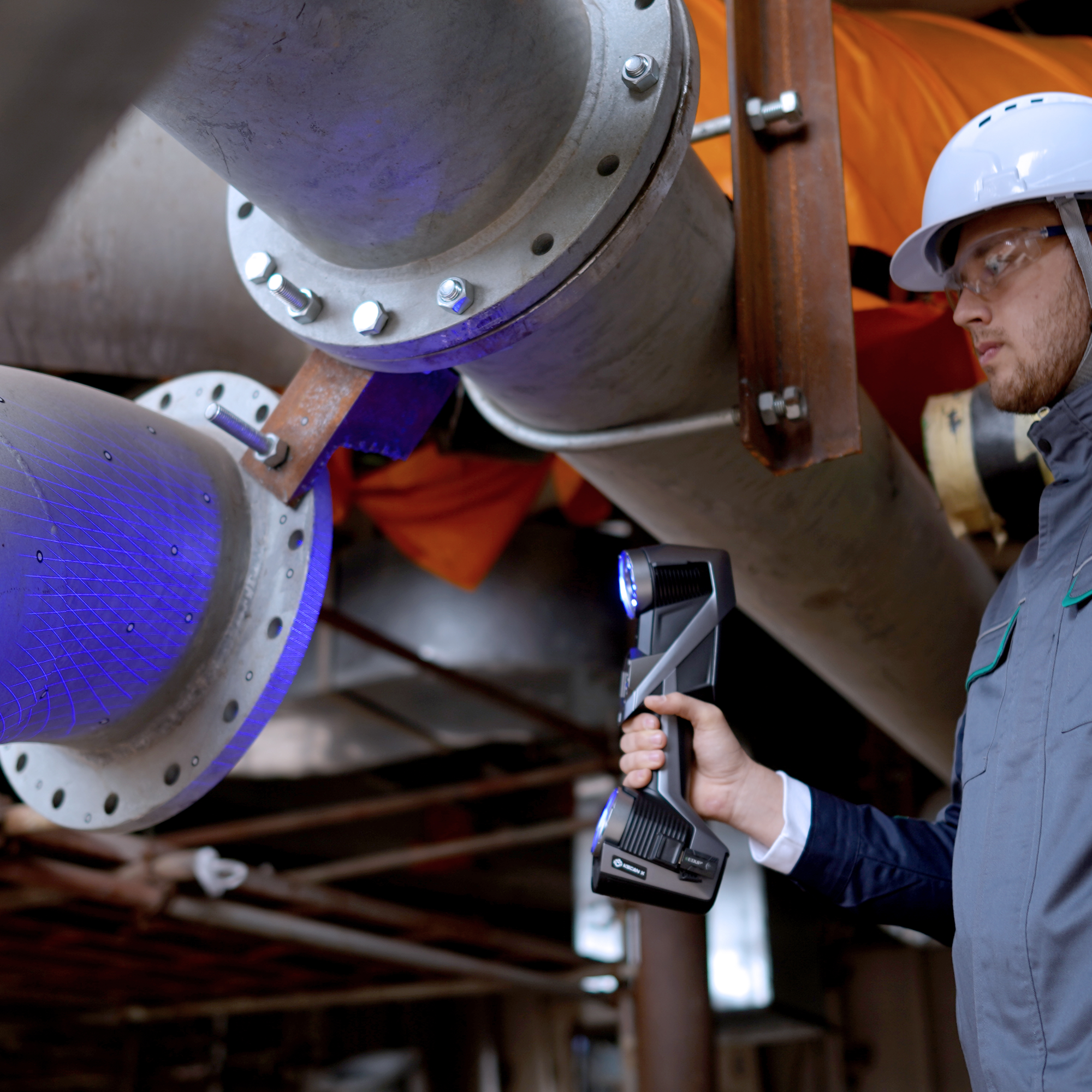

Fotogrametría adaptativa integrada
En piezas medianas y grandes, el reto no es solo capturar más superficie, sino mantener una referencia volumétrica estable. KSCAN-E usa fotogrametría adaptativa con targets, puntos codificados y barra de escala de alta precisión para enlazar pasadas desde distintas posiciones y conservar coherencia dimensional en el modelo final.
Plan de medición
Se priorizan zonas funcionales, superficies de ensamble y características críticas.
Red de referencias
Los targets y la barra de escala generan una referencia común para capturas sucesivas.
Captura amplia
El modo infrarrojo de gran área cubre hasta 1440 x 1000 mm para avanzar con rapidez.
Detalle fino
Los láseres azules hiperfinos permiten capturar bordes, ranuras, radios pequeños y cavidades.
Validación
El dato se lleva a inspección, reporte, CAD o reconstrucción según el objetivo del proyecto.
Escaneo ultrarrápido
108 líneas láser azules Quad Cross para acelerar la generación de nube de puntos en inspecciones productivas.
Escaneo hiperfino
17 líneas láser azules paralelas para capturar detalles finos, radios, ranuras, bordes y superficies pequeñas.
Escaneo de área grande
38 líneas infrarrojas cruzadas para cubrir superficies amplias con distancia de trabajo de hasta 1.5 m.
Escaneo de agujeros profundos
Una línea azul adicional ayuda a medir cavidades, ranuras internas, cilindros y zonas de difícil acceso.
Inspección de agujeros y bordes
Inspección inteligente de agujeros y bordes para piezas estampadas, ranuras, cortes e irregularidades.

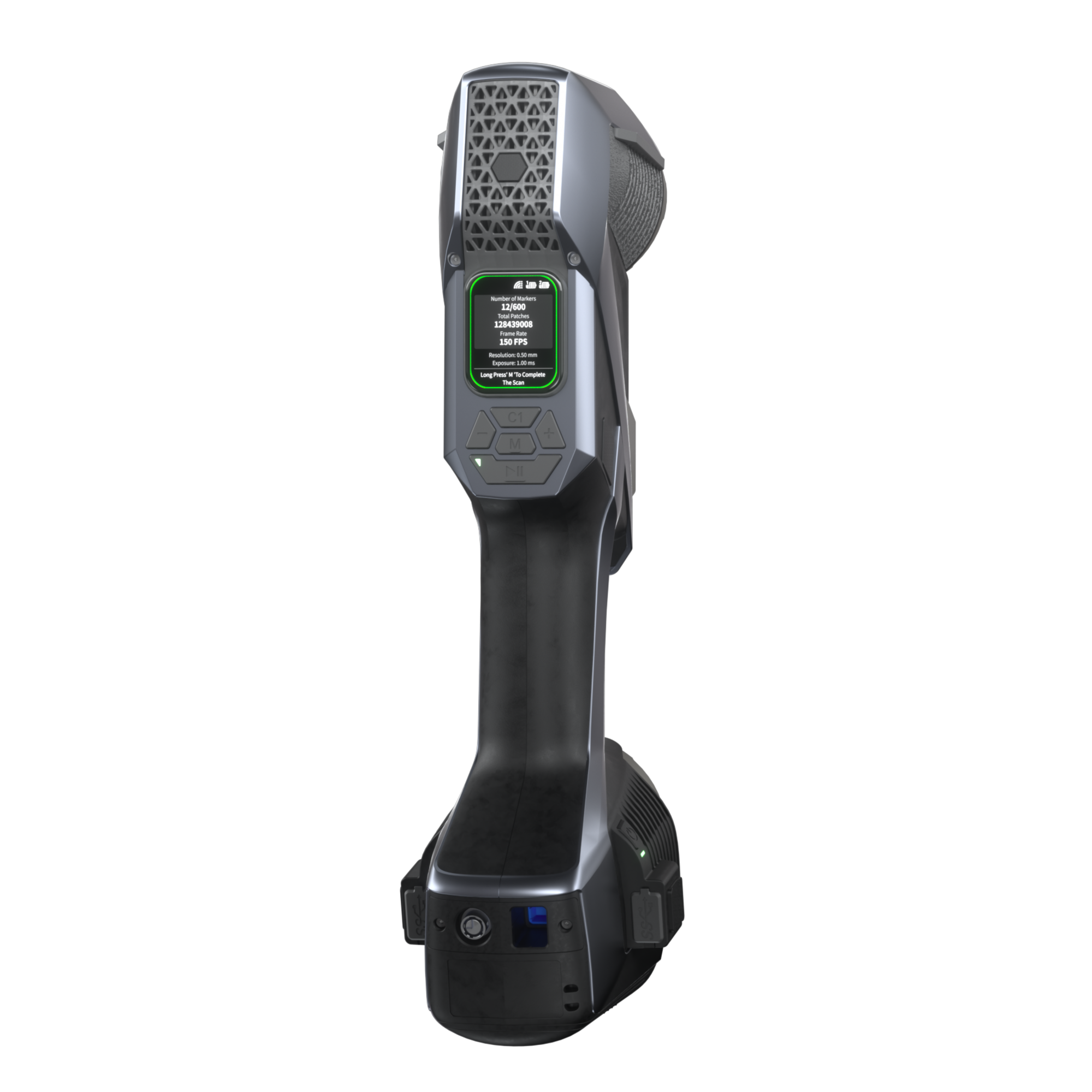

Flujo inalámbrico
Módulo de cómputo integrado, Wi‑Fi 6, Dual WNIC, router y baterías para trabajar con menos cables en planta.
Base para control dimensional e inspección metrológica portátil.
Hasta 8,290,000 mediciones por segundo con tasa de 180 FPS.
Área de escaneo amplia para piezas grandes y superficies extensas.
Captura de detalles finos en geometrías complejas y zonas críticas.
Exactitud certificada para inspección industrial
KSCAN-E declara una exactitud de hasta 0.020 mm y su desempeño se evalúa bajo referencias metrológicas reconocidas para escáneres 3D. Esto ayuda a sustentar los resultados cuando el cliente necesita mediciones confiables, repetibles y defendibles en reportes de calidad.
Evaluación acreditada
Respalda la trazabilidad del proceso de evaluación metrológica del fabricante.
Ensayo para sistemas 3D
Referencia internacional para verificar desempeño en medición tridimensional.
Verificación óptica 3D
Guía reconocida para evaluar sistemas ópticos con múltiples capturas.
Evaluación declarada
Marco adicional usado por el fabricante para comprobar desempeño metrológico.
Flujo de trabajo
De la pieza física al dato de ingeniería
El flujo inicia con la preparación de la pieza, la colocación de referencias y la captura con el modo más adecuado: ultrarrápido, hiperfino, área grande, agujeros profundos o fotogrametría adaptativa. Luego, la malla 3D se convierte en información útil para reconstrucción CAD en Geomagic® Design X, inspección dimensional en Geomagic® Control X, reportes técnicos o documentación de ingeniería.
Preparar pieza
Limpieza, acceso, seguridad y definición de zonas críticas antes de capturar.
Referenciar
Colocación de targets, puntos comunes o escala según tamaño y precisión requerida.
Escanear
Captura progresiva de geometría con control visual del avance y cobertura.
Poligonizar
Conversión del dato capturado en malla limpia y lista para procesos posteriores.
Usar el dato
Ingeniería inversa, comparación CAD, reporte dimensional o documentación técnica.
Software
Software para escaneo, inspección y CAD
El ecosistema DefinSight® acompaña el flujo desde la adquisición y el mallado hasta la inspección dimensional, los reportes, la ingeniería inversa y la visualización móvil. Así el cliente implementa un proceso completo para calidad, diseño, mantenimiento y documentación técnica.
DefinSight®
Conecta el escáner, controla la captura, muestra el avance de la nube de puntos, procesa la malla y prepara el dato para inspección o CAD.
DefinSight® Inspect
Permite comparar contra CAD, generar mapas de desviación, revisar tolerancias, documentar resultados y preparar reportes de control dimensional.
DefinSight® Model
Ayuda a transformar datos escaneados en geometría editable, reconstruir superficies, extraer entidades y avanzar hacia modelos CAD.
DefinSight Mobile
Control móvil del escaneo en planta
DefinSight Mobile complementa el trabajo en PC al permitir revisar cobertura, avance de captura y visualización 3D desde un móvil o tablet. Es útil cuando el operador se mueve alrededor de carrocerías, moldes, estructuras, piezas instaladas o componentes de gran tamaño.
Vista en tiempo real
Ayuda a detectar zonas sin cobertura mientras el operador trabaja alrededor de la pieza.
Seguimiento del flujo
Acompaña la captura, los parámetros y la revisión visual sin interrumpir el proceso principal.
Trabajo en planta
Útil cuando el equipo se desplaza en taller, campo o zonas con acceso limitado al PC.
Demo técnica
La compatibilidad y alcance de suministro se validan según configuración de software y flujo requerido.
Ficha técnica
Especificaciones principales del KSCAN-E
Datos clave para evaluar el equipo en control dimensional, ingeniería inversa, digitalización de piezas grandes y trabajos de inspección en taller, planta o campo.
| Tipo | KSCAN-E |
|---|---|
| Modos de escaneo | Escaneo ultrarrápido: 108 líneas láser azules Quad Cross. Escaneo hiperfino: 17 líneas azules paralelas. Escaneo de área grande: 38 líneas infrarrojas cruzadas. Escaneo de agujeros profundos: 1 línea azul adicional. Inspección de agujeros y bordes: detección inteligente de geometrías críticas. Fotogrametría: fotogrametría adaptativa. |
| Exactitud | Hasta 0.020 mm. |
| Precisión volumétrica | Estándar: 0.015 mm + 0.030 mm/m. Con fotogrametría integrada y barra de escala de 800 mm: 0.015 mm + 0.015 mm/m. Combinado con MSCAN-L15: 0.015 mm + 0.012 mm/m. |
| Error de forma | Esfericidad: 0.030 mm. Planitud: 0.050 mm. |
| Velocidad de escaneo | Hasta 8,290,000 mediciones/s, con tasa de 180 FPS. |
| Área de escaneo | Hasta 1440 mm x 1000 mm. |
| Distancia de trabajo | Área grande: 600 mm a 1500 mm, distancia nominal 900 mm. Ultrarrápido: 200 mm a 700 mm, distancia nominal 320 mm. Hiperfino: 150 mm a 300 mm, distancia nominal 220 mm. |
| Tamaño de pieza recomendado | 0.05 m a 8 m. |
| Resolución | Hasta 0.010 mm. |
| Clase láser | Clase II, eye-safe bajo condiciones de uso indicadas por el fabricante. |
| Dimensiones | 344 mm x 124 mm x 99 mm. |
| Conexión | USB 3.0 Type-B. Estándar inalámbrico Wi‑Fi 6, 802.11a/b/g/n/ac, con soporte Dual WNIC. |
| Modo inteligente e inalámbrico | Soportado. Incluye batería, conexión inalámbrica y alimentación ininterrumpida según configuración del sistema. |
| Ambiente de operación | Diseño fanless apto para taller, rango de -10 °C a 40 °C, 10-90 % HR. |
| Protección | IP50. |
| Software recomendado | DefinSight® para adquisición y procesamiento, DefinSight® Inspect para inspección dimensional y DefinSight® MODEL para ingeniería inversa. |
Incluye
Contenido del sistema KSCAN-E Wireless
Listado visual de la configuración KSCAN-E. Los componentes marcados como adquirir por separado se consideran opcionales o adicionales según la configuración comercial final.
Contenido base y elementos opcionales
La numeración corresponde a la imagen del sistema. Esta vista ayuda a revisar rápidamente qué elementos acompañan al escáner y qué componentes deben cotizarse por separado según el alcance del proyecto.
- 01KSCAN-E Scanner
- 02Juego de cables
- 03Cargador de bateríaAdquirir por separado
- 04Juego de marcadores ×2
- 05Cable del routerAdquirir por separado
- 06Batería de litio recargableAdquirir por separado
- 07Dongle y Flash
- 08Tarjeta de codificación
- 09Soporte para teléfono móvil
- 10RouterAdquirir por separado
- 11Wifi dongleAdquirir por separado
- 12Placa maestra y placa de escala
Accesorios
Accesorios compatibles y recomendados
Estos accesorios corresponden a la línea KSCAN y ayudan a adaptar el KSCAN-E a mediciones de mayor tamaño, continuidad operativa, fotogrametría, piezas con detalles finos o flujos donde se requiere mayor control volumétrico.
Marcadores reflectivos Φ12 mm
Referencia principal para piezas grandes, estructuras, carrocerías, moldes y mediciones con mayor distancia de trabajo.
Stock disponibleMarcadores reflectivos Φ6 mm
Útiles para piezas medianas, superficies curvas, inspección recurrente y preparación rápida de referencias.
Stock disponibleMarcadores reflectivos Φ3 mm
Recomendados para radios pequeños, cavidades, bordes, detalles finos y piezas donde los targets grandes ocupan demasiado espacio.
Stock disponibleMarcadores codificados reflectivos
Ayudan a robustecer la red fotogramétrica en piezas extensas, múltiples posiciones de escaneo y mediciones de campo.
Stock disponibleBarra de escala 800 mm
Repuesto o barra adicional para reforzar precisión volumétrica y ordenar la referencia de escala en piezas grandes.
Stock disponibleCable de datos/alimentación 4 m / 12 m
Repuesto recomendado para continuidad operativa; el cable de 12 m ayuda cuando la estación no puede ubicarse cerca de la pieza.
Stock disponibleMódulo Hole Inspect para KSCAN
Módulo recomendado cuando la aplicación exige medir agujeros, interiores, ranuras o zonas de visibilidad limitada.
Stock disponibleConectividad y soporte móvil
Tarjeta de red inalámbrica, phone clip y adaptador para mantener el flujo wireless, visualización y operación en campo.
Inicio rápido
Inicio rápido con KSCAN-E
Una selección de videos breves para revisar preparación, referencias, captura, flujo de escaneo y revisión del dato. Es un apoyo rápido para operadores, demostraciones y primeras pruebas con pieza real.
Ver videoInicio del flujo
Primer recorrido para entender la lógica general antes de una prueba o demostración.
02Ver videoPreparación
Revisión inicial de pieza, referencias y condiciones de captura para un escaneo estable.
03Ver videoCaptura 3D
Ejemplo de digitalización para observar cobertura, avance de escaneo y control visual.
04Ver videoFlujo integral
Secuencia completa desde captura hasta uso del dato para inspección o ingeniería.
05Ver videoRevisión del dato
Apoyo para interpretar resultados, preparar entregables y definir siguientes pasos.
Aplicaciones
Aplicaciones recomendadas para KSCAN-E
KSCAN-E aporta mayor valor cuando el cliente necesita un solo escáner para alternar entre velocidad, detalle fino, áreas grandes, agujeros profundos, fotogrametría adaptativa y operación inalámbrica en planta. Es especialmente útil para inspección dimensional, ingeniería inversa, mantenimiento y documentación técnica.

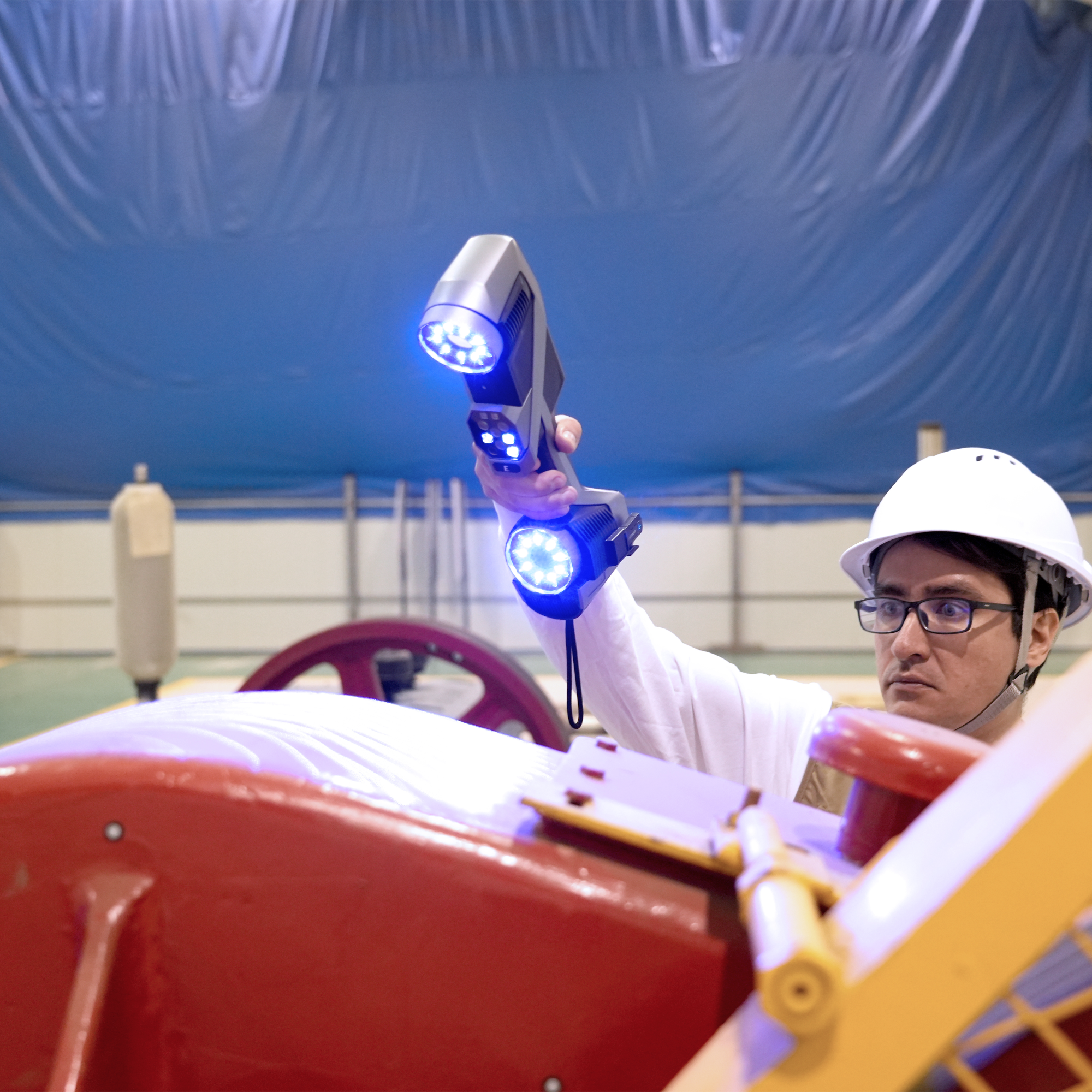

Automotriz y chapa metálica
Inspección de carrocerías, piezas estampadas, chasis, fixtures, agujeros y bordes. KSCAN-E permite alternar captura rápida, detalle fino y verificación contra CAD en piezas de distintos tamaños.
Moldes, matrices y cavidades
Digitalización de cavidades, insertos, radios, ranuras, desgaste y reparaciones. El modo hiperfino y la línea para agujeros profundos ayudan en zonas complejas o de difícil acceso.
Aeroespacial y componentes críticos
Control dimensional de superficies complejas, utillajes, prototipos, piezas compuestas y componentes donde se requiere buena precisión, trazabilidad y documentación técnica.
Generación de poder
Inspección de rodetes, álabes, turbinas, bombas y carcasas dentro del rango recomendado del equipo. Útil para comparar desgaste, deformación y geometría real contra CAD.
Mantenimiento industrial
Soporte para reparación, reposición de repuestos, análisis de desgaste e ingeniería inversa de componentes medianos y grandes usados en operación.
Minería y piezas de desgaste
Digitalización de componentes de chancado, bombas, tolvas, liners y piezas de desgaste dentro del rango de 0.05 m a 8 m, especialmente cuando se requiere inspección y reconstrucción técnica.
