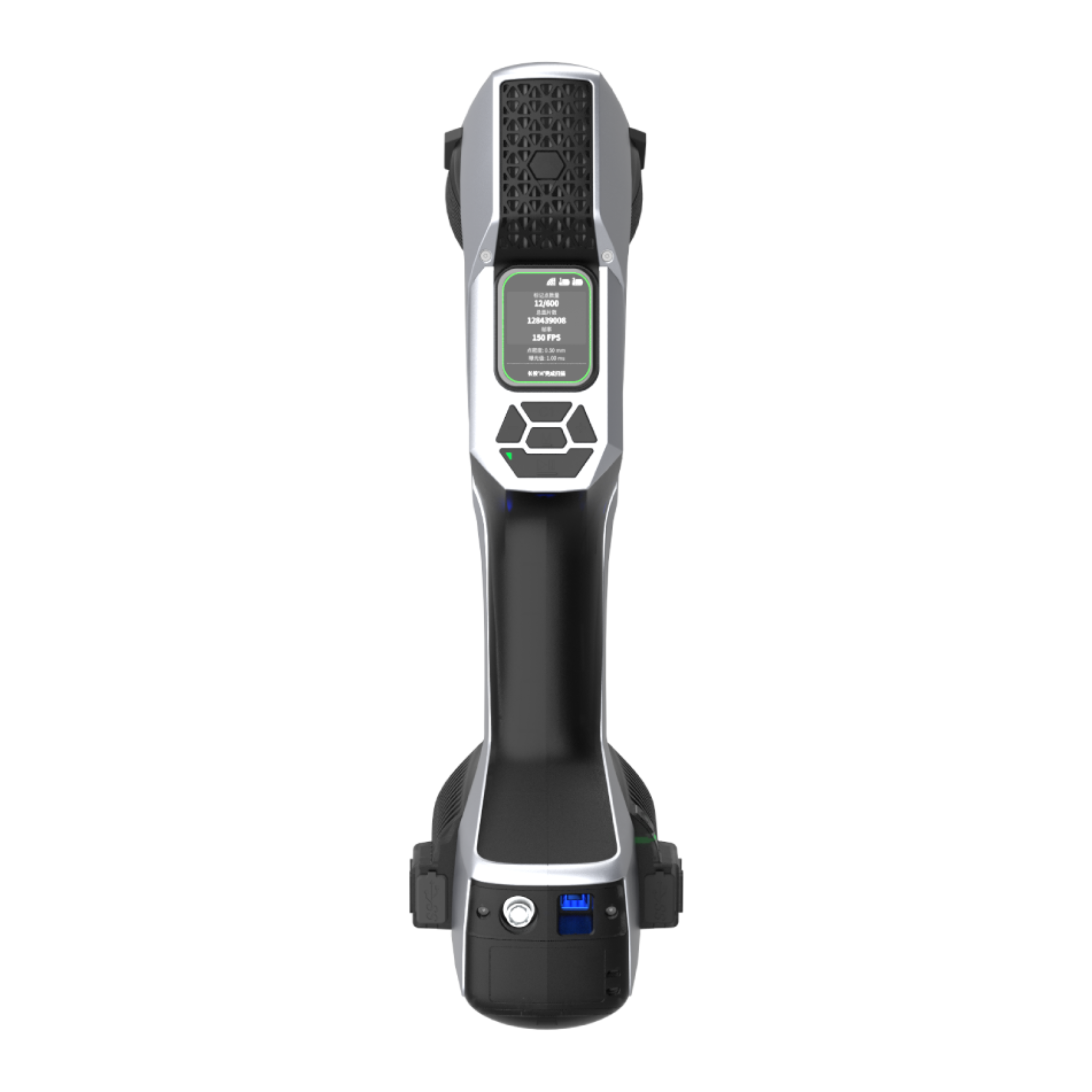

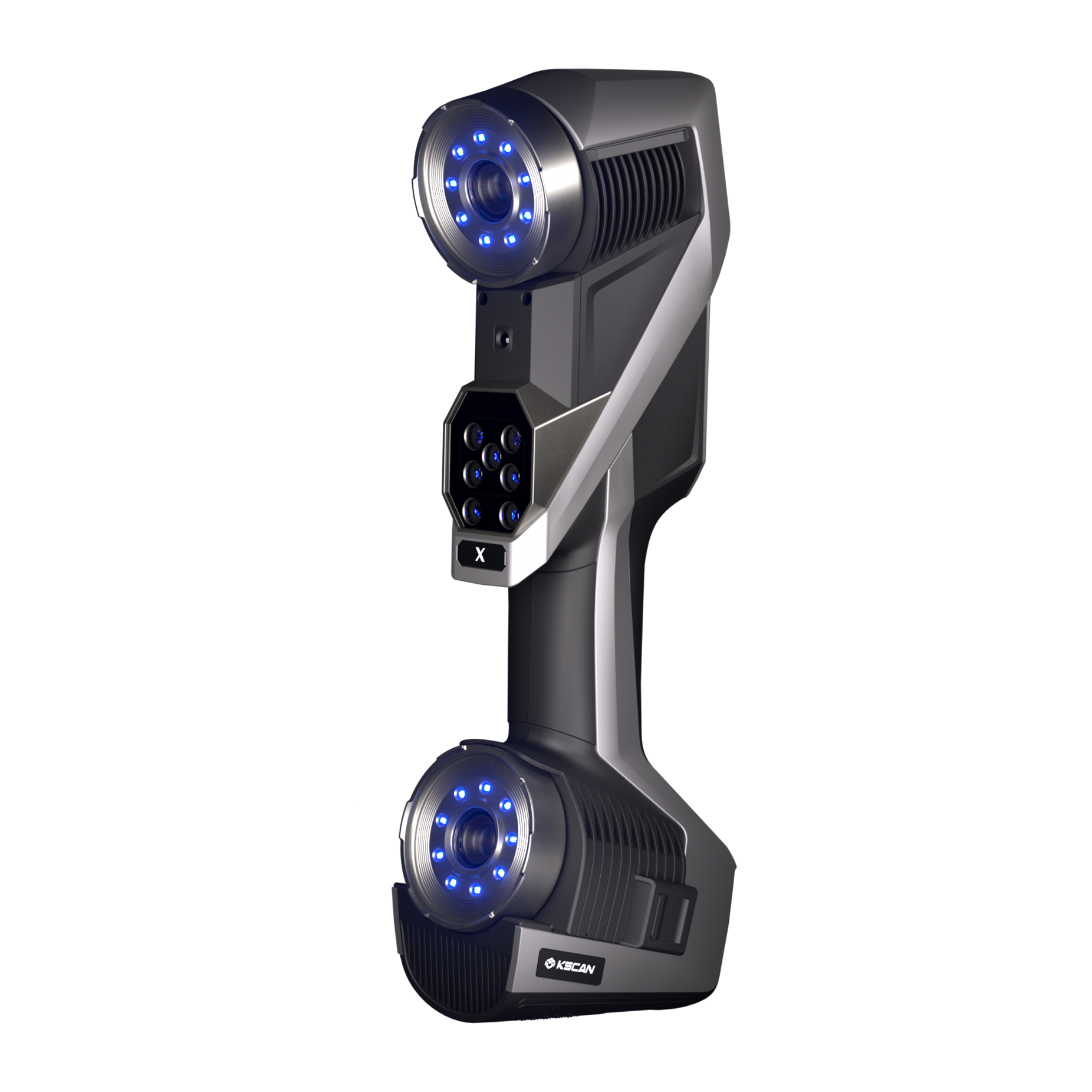

KSCAN-X
Escáner 3D de barrido · gran formato · inalámbrico · fotogrametría adaptativa
KSCAN-X convierte piezas medianas, grandes y ultra grandes en datos 3D medibles sin moverlas del taller, planta o campo. Integra láser azul de gran FOV, modo de media distancia, línea dedicada para cavidades y fotogrametría adaptativa para sostener la referencia volumétrica en objetos de 0.5 m a 15 m. Su configuración inalámbrica, con Wi‑Fi 6, Dual WNIC, router y baterías, permite trabajar alrededor de estructuras grandes con menos cables y llevar el dato directamente a DefinSight®, DefinSight® Inspect o DefinSight® MODEL.
Precio referencial
Tecnología
Medición 3D de gran formato con referencia volumétrica controlada
KSCAN-X combina escaneo láser azul, gran campo de visión, distancia de trabajo extendida y fotogrametría adaptativa para medir piezas que un escáner compacto no cubre con comodidad. Está pensado para carrocerías, chasis, estructuras soldadas, moldes grandes, componentes ferroviarios, piezas navales, maquinaria pesada y elementos instalados que requieren captura rápida, inspección dimensional o ingeniería inversa.
Preparar
Se define la zona crítica, accesos, seguridad y estrategia de medición antes de capturar.
Referenciar
Los targets, code points y la barra de escala forman una red estable para unir pasadas.
Escanear
Las líneas láser azules capturan superficies amplias, detalles y cavidades desde varias posiciones.
Controlar volumen
La fotogrametría adaptativa reduce errores acumulados en mediciones de largo recorrido.
Usar el dato
La nube de puntos o malla queda lista para inspección, CAD, documentación o fabricación digital.
Fotogrametría adaptativa para piezas de 0.5 m a 15 m
En piezas grandes, cada pasada de escaneo necesita una referencia global confiable. La fotogrametría adaptativa del KSCAN-X trabaja con targets, puntos codificados y barra de escala para enlazar capturas tomadas desde diferentes posiciones, controlar la acumulación de error y mantener consistencia dimensional en estructuras extensas.
Plan de medición
Se priorizan zonas funcionales, puntos de control, superficies de ensamble y tolerancias críticas.
Targets y escala
Los marcadores y la barra de escala permiten crear una red de referencia para objetos grandes.
Captura amplia
El modo Large FOV cubre hasta 2600 x 1800 mm por pasada para avanzar más rápido.
Detalle y cavidades
El modo de media distancia y la línea para deep hole ayudan en detalles, ranuras y zonas internas.
Validación
El dato se lleva a comparación CAD, mapas de desviación, GD&T, reporte o reconstrucción CAD.
Large FOV scanning
84 líneas láser azules para cubrir superficies extensas con menos pasadas y mayor productividad.
Medium-distance scanning
54 líneas láser azules para piezas de 0.5 m a 2 m donde se requiere mayor detalle dimensional.
Deep hole scanning
Una línea láser adicional ayuda a capturar ranuras, cavidades, interiores de tubería y dientes de engranajes.
Fotogrametría adaptativa
Refuerza la precisión global en piezas grandes y en recorridos donde la unión de pasadas es crítica.
Operación inalámbrica
Wi‑Fi 6, Dual WNIC, router, baterías y alimentación ininterrumpida para trabajar con menos cables.
Entorno industrial
Diseño fanless, IP50 y rango de -10 °C a 40 °C para uso en taller, planta, campo y servicios de medición.
0.030 mm en media distancia y 0.075 mm en Large FOV, según modo de medición.
Rango recomendado para piezas medianas, grandes y ultra grandes.
Hasta 180 FPS para capturas rápidas en superficies extensas.
Gran área por pasada para reducir tiempos de captura y cantidad de referencias.
Precisión certificada para medición industrial
KSCAN-X integra escaneo láser de gran campo, fotogrametría adaptativa y una metodología de verificación pensada para proyectos de ingeniería, inspección y control dimensional en piezas de gran formato. Su evaluación metrológica acreditada y sus referencias de prueba permiten documentar resultados con trazabilidad, generar reportes técnicos y sostener decisiones de calidad desde la captura 3D hasta la comparación contra CAD.
Evaluación acreditada
Respalda la trazabilidad del proceso de evaluación metrológica y da mayor confianza a los resultados de inspección.
Verificación óptica 3D
Referencia reconocida para evaluar sistemas ópticos cuando se combinan múltiples capturas en una misma medición.
Ensayo de desempeño
Marco de evaluación declarado para comprobar el comportamiento del sistema en medición tridimensional.
Control volumétrico
Referencia de alta precisión incluida para reforzar la consistencia dimensional en objetos medianos, grandes y ultra grandes.
Flujo de trabajo
Del escaneo en planta al dato listo para ingeniería
El flujo inicia con la preparación de la pieza, la colocación de referencias y la captura alrededor del componente. Luego, la malla obtenida puede convertirse en información útil para inspección en DefinSight Inspect, reconstrucción CAD en DefinSight Model, validación en Geomagic® Control X o documentación técnica del proyecto.
Preparar pieza
Limpieza, acceso, seguridad y definición de zonas críticas antes de capturar.
Referenciar
Colocación de targets, puntos comunes o escala según tamaño y precisión requerida.
Escanear
Captura progresiva de geometría con control visual del avance y cobertura.
Poligonizar
Conversión del dato capturado en malla limpia y lista para procesos posteriores.
Usar el dato
Ingeniería inversa, comparación CAD, reporte dimensional o documentación técnica.
Postproceso para CAD e inspección
Después de capturar la pieza, la malla 3D puede transformarse en mapas de desviación, análisis contra CAD, reportes dimensionales o geometría editable. En piezas grandes, este paso es clave para convertir millones de mediciones en decisiones de calidad, mantenimiento o rediseño.
Software SCANOLOGY
Del escaneo de gran formato al reporte técnico
KSCAN-X puede levantar grandes volúmenes de datos en campo o planta. Por eso, el software debe ayudar a controlar la captura, revisar la cobertura, procesar la malla, inspeccionar contra CAD y preparar modelos editables sin hacer lento el flujo de trabajo.
DefinSight
Entorno principal para conectar el KSCAN-X, controlar el escaneo, visualizar cobertura en tiempo real, procesar nubes de puntos y generar mallas 3D.
Ver softwareDefinSight Inspect
Para comparar superficies grandes contra CAD, revisar mapas de desviación, validar tolerancias, medir deformaciones y generar reportes dimensionales.
Ver InspectDefinSight Model
Convierte datos de escaneo de piezas grandes en geometría CAD editable para reconstrucción, rediseño, ajuste de superficies y documentación técnica.
Ver ModelSoftware móvil

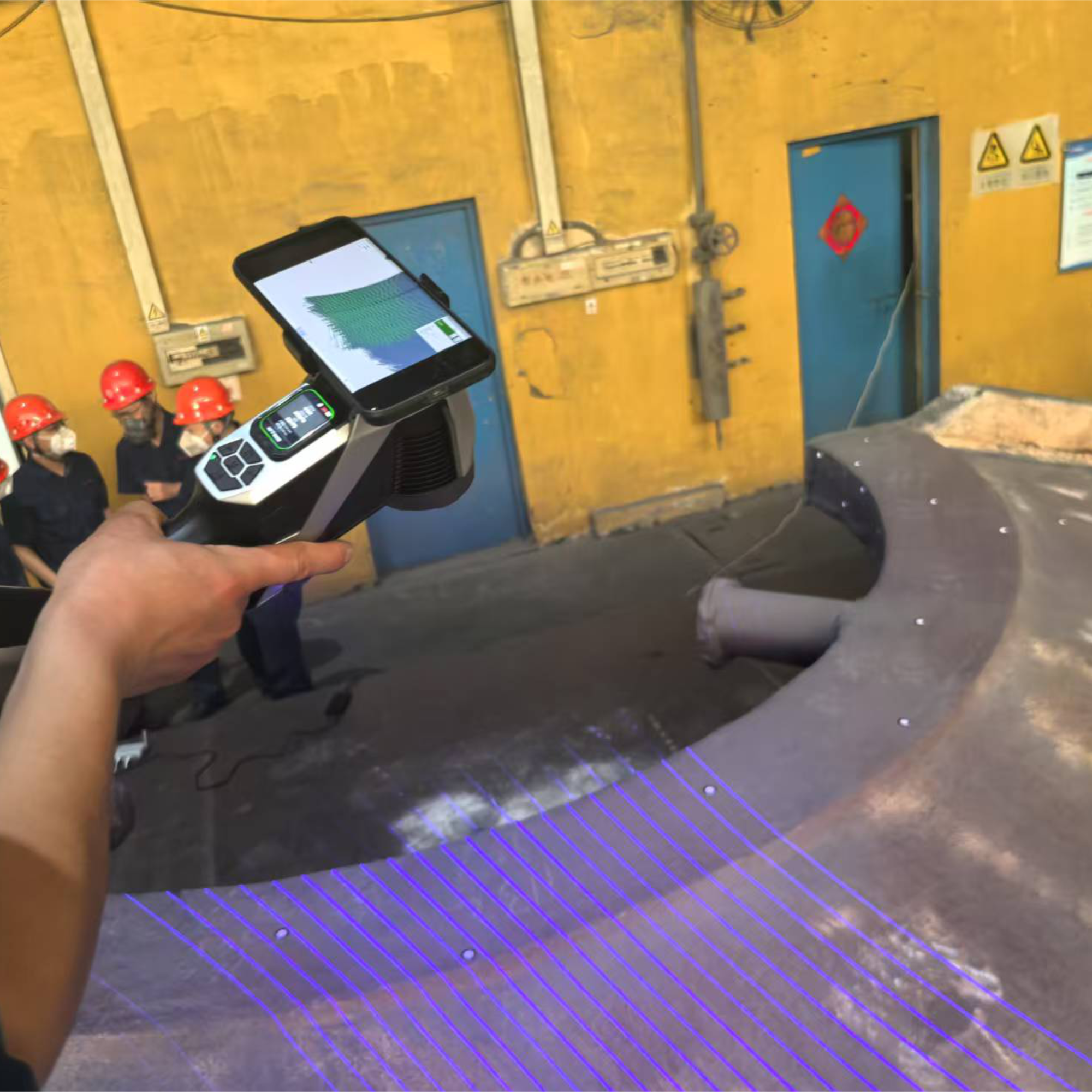

DefinSight Mobile para trabajar alrededor de piezas grandes
DefinSight Mobile complementa el flujo en PC: permite visualizar el avance del escaneo, revisar modelos 3D y ajustar parámetros desde un móvil o tablet. En KSCAN-X es especialmente útil cuando el operador debe desplazarse alrededor de carrocerías, moldes, estructuras soldadas o componentes de gran tamaño.
Vista en tiempo real
Permite revisar nubes de puntos, mallas y cobertura desde un dispositivo móvil durante el escaneo.
Control remoto
Ayuda a ajustar exposición, densidad, tamaño de vista y modos de escaneo sin cortar la captura.
Campo y planta
Útil cuando la pieza es grande, está montada, en altura o lejos de la estación de trabajo.
Revisión colaborativa
Facilita que calidad, ingeniería o ventas técnicas validen cobertura y resultado durante una demo.
Ficha técnica
Especificaciones principales del KSCAN-X
Ficha resumida para evaluar alcance, precisión, conectividad y condiciones de uso antes de definir una demostración, cotización o procedimiento de medición.
| Tipo | KSCAN-X · escáner 3D inteligente e inalámbrico de gran superficie. |
|---|---|
| Tecnología | Láser azul de gran FOV, escaneo de media distancia, línea adicional para deep hole y fotogrametría adaptativa. |
| Modos de escaneo | Large FOV: 84 líneas láser azules. Medium-distance: 54 líneas láser azules. Deep hole: 1 línea láser azul adicional. Fotogrametría: adaptativa. |
| Exactitud | 0.030 mm en modo de media distancia y 0.075 mm en modo Large FOV. |
| Precisión volumétrica | 0.075 mm + 0.010 mm/m, asociada al uso de barra de escala de alta precisión de 800 mm. |
| Velocidad de escaneo | Hasta 6,450,000 mediciones/s, con tasa de hasta 180 FPS. |
| Área de escaneo | Hasta 2600 mm x 1800 mm. |
| Distancia de operación | 0.30 m a 2.50 m. |
| Tamaño de pieza recomendado | 0.5 m a 15 m. |
| Resolución | Hasta 0.1 mm. |
| Clase láser | Clase II, eye-safe según condiciones de uso indicadas por el fabricante. |
| Dimensiones | 344 mm x 124 mm x 99 mm. |
| Distancia entre cámaras | 235 mm. |
| Conectividad | USB 3.0 Type-B, Wi‑Fi 6 802.11a/b/g/n/ac, soporte Dual WNIC, modo inteligente e inalámbrico. |
| Alimentación y movilidad | Soporta operación inalámbrica y alimentación ininterrumpida; la configuración SYS-KS-EW incluye router, tarjeta de red inalámbrica, baterías, cargador y adaptador. |
| Norma y acreditación | Evaluación metrológica acreditada ISO/IEC 17025; referencias de verificación declaradas: JJF1951 y VDI/VDE 2634 Parte 3. |
| Ambiente de operación | Diseño fanless apto para taller, -10 °C a 40 °C, 10-90 % HR. |
| Protección | IP50. |
| Software recomendado | DefinSight® para adquisición y procesamiento, DefinSight® Inspect para inspección dimensional y DefinSight® MODEL para ingeniería inversa. |
Incluye
Contenido del sistema KSCAN-X Wireless
La configuración SYS-KS-EW corresponde al sistema KSCAN-X en versión inalámbrica. Incluye el escáner, elementos de calibración, barra de escala, referencias, conectividad, maletín, dongle, USB y componentes para operación wireless, por lo que no debe comunicarse como un sistema cableado al que recién se le agregan baterías.
Kit base para medición de gran formato
El sistema está preparado para calibrar, referenciar, escanear, transportar y operar con movilidad. Los consumibles o repuestos adicionales se recomiendan según frecuencia de uso, tamaño de pieza y necesidad de continuidad operativa.
- 01Scanner KSCAN-X
- 02Laser Calibration Board y Master Plate
- 03Scale Bar y Scale Bar Clip (4 pcs)
- 04Power Adapter, Power Cable y Power Data Cable 4 m
- 05Carry Case, C-Type to USB 3.0, Dongle y USB Disk
- 06Higher Reflective Targets 12 mm, 6 mm y 3 mm
- 07Higher Reflective Code Points y Acrylic Code Points
- 08Wireless Network Card, router, baterías, cargador y adaptador de cargador
- 09Phone Clip, Phone Clip Adapter Assembly, ESD Clean Room Wiper y lanyard
Accesorios
Accesorios compatibles y recomendados
Estos accesorios corresponden a la línea KSCAN y son coherentes con el uso del KSCAN-X en piezas medianas, grandes y ultra grandes. Se recomiendan principalmente como consumibles, repuestos, ampliación de referencias, continuidad operativa o módulos para aplicaciones específicas.
Targets reflectivos Φ12 mm
Referencia principal para piezas grandes, redes extensas, carrocerías, chasis, estructuras soldadas y mediciones con mayor distancia de trabajo.
Stock disponibleTargets reflectivos Φ6 mm
Útiles para piezas medianas, zonas curvas, inspección recurrente y preparación de superficies donde se necesita buena densidad de referencias.
Stock disponibleTargets reflectivos Φ3 mm
Recomendados para bordes, radios pequeños, detalles finos, cavidades y zonas donde los targets grandes ocupan demasiado espacio.
Stock disponibleCode targets reflectivos
Ayudan a robustecer la red fotogramétrica en piezas extensas, múltiples estaciones de escaneo y mediciones de campo.
Stock disponibleScale Bar y clips
Repuesto o barra adicional para sostener la precisión volumétrica y ordenar la referencia de escala en mediciones largas.
Stock disponiblePower Data Cable 4 m / 12 m
Repuesto recomendado para continuidad operativa; el cable de 12 m ayuda cuando la estación no puede ubicarse cerca de la pieza.
Stock disponibleHole Inspect Module for KSCAN
Módulo recomendado cuando la aplicación exige medir agujeros, interiores, ranuras o geometrías donde la visibilidad es limitada.
Stock disponibleConectividad y soporte móvil
Tarjeta de red inalámbrica, phone clip y adaptador para mantener el flujo wireless, visualización y operación en campo.

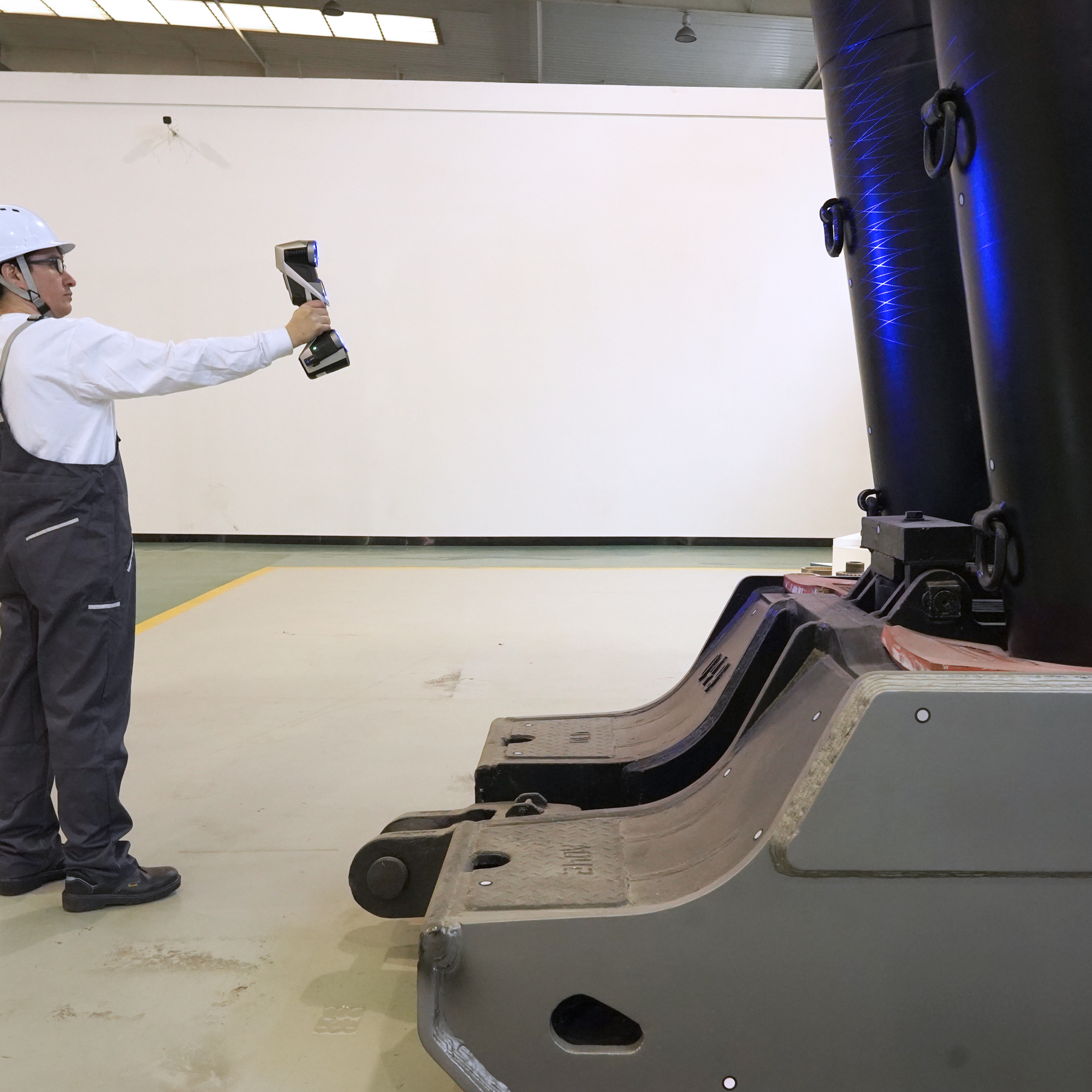

Aplicaciones
Aplicaciones realmente compatibles con KSCAN-X
KSCAN-X está pensado para piezas medianas, grandes y ultra grandes, aproximadamente de 0.5 m a 15 m. Por eso, este bloque prioriza aplicaciones donde su gran campo de visión, operación inalámbrica, targets de mayor tamaño y fotogrametría adaptativa aportan valor real frente a un escáner compacto.
Generación de poder
Digitalización e inspección de turbinas, rodetes, carcasas, bombas, álabes grandes y componentes críticos que requieren control dimensional y documentación técnica.
Mantenimiento de industria pesada
Soporte a reparación, reconstrucción, análisis de desgaste, reposición de repuestos y documentación de componentes grandes usados en operación.
Minería
Inspección de tolvas, chancadoras, bombas, piezas de desgaste, elementos estructurales y repuestos críticos para mantenimiento predictivo o correctivo.
Industria pesada
Medición de estructuras soldadas, bastidores, carcasas, bridas grandes, ensambles y componentes que no pueden trasladarse fácilmente a un laboratorio.
Moldes y matrices grandes
Control de desgaste, reparación, ajuste, ingeniería inversa y comparación contra CAD en moldes, troqueles, matrices y herramentales de gran formato.
Automotriz y transporte
Digitalización de carrocerías, chasis, piezas estampadas, fixtures, prototipos, ensambles y validación de desviaciones en componentes de gran tamaño.
Aeroespacial
Inspección de paneles, utillajes, piezas compuestas, estructuras, superficies grandes y componentes donde importa la forma global y el ajuste.
Ferroviario y naval
Escaneo de bastidores, cascos, hélices, motores, estructuras largas y componentes de mantenimiento donde se requiere cobertura, movilidad y referencia volumétrica.
