NimbleTrack-CR
Sistema optico de escaneo 3D - detalle fino - tracking 6D - inspeccion y patrimonio
NimbleTrack-CR combina i-Scanner Nimble-CR e i-Tracker Nimble para capturar geometria 3D de alto detalle con referencia optica global. Esta version esta orientada a piezas pequenas y medianas, superficies con detalles finos, contornos, patrimonio cultural, arte, inspeccion industrial e ingenieria inversa con flujo hacia DefinSight, DefinSight Inspect y DefinSight MODEL.
Principio de funcionamiento
De la pieza fisica al modelo 3D de alto detalle
NimbleTrack-CR combina el i-Scanner Nimble-CR con el i-Tracker Nimble para capturar geometria fina con referencia optica global. El escaner proyecta lineas laser azules sobre la pieza y el tracker mantiene la posicion y orientacion del escaner en tiempo real. Asi se obtiene una nube de puntos o malla 3D estable para inspeccion, documentacion patrimonial, ingenieria inversa, restauracion digital y control dimensional.
Referencia metrologica para inspeccion, comparacion contra CAD y documentacion tecnica.
Captura de alta precision cuando se prioriza detalle fino, bordes, relieves y control local.
Volumen de seguimiento optico por i-Tracker para piezas pequenas y medianas con referencia global.
Hasta 4,900,000 mediciones por segundo a 120 fps para captura agil de superficies complejas.
Como funciona el tracker
Deteccion de marcadores
El i-Tracker detecta los marcadores reflectivos del i-Scanner dentro del volumen de seguimiento.
Captura estereo
Las camaras observan los marcadores desde distintos angulos para ubicar el escaner en el espacio.
Calculo 6D
El sistema calcula posicion XYZ y orientacion del escaner en tiempo real.
Fusion
DefinSight sincroniza la pose del escaner con los datos capturados para mantener coherencia dimensional.
Resultado
Se obtiene una adquisicion 3D estable, sin depender de realineamientos manuales constantes.
Como funciona el escaner 3D del tracker
Proyeccion

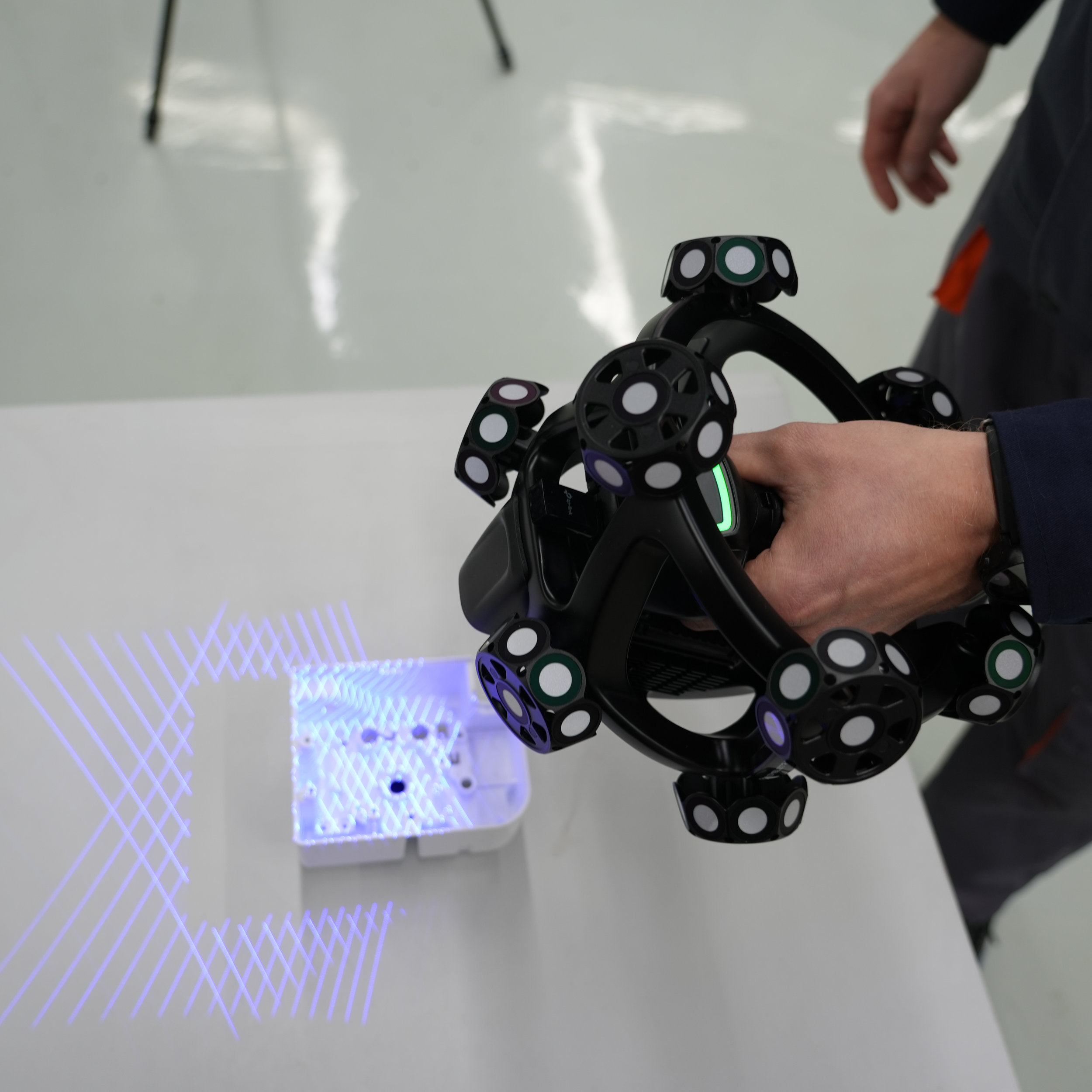

El i-Scanner Nimble-CR proyecta lineas laser azules sobre relieves, bordes y superficies complejas.
Captura
Las camaras registran la deformacion de las lineas para leer geometria fina y contornos.
Calculo 3D
El software calcula coordenadas XYZ mediante triangulacion optica.
Fusion
Las pasadas se integran en una nube de puntos o malla con referencia global.
Resultado
El dato queda listo para inspeccion, CAD, documentacion patrimonial o restauracion digital.
Tecnologia
Detalle fino, seguimiento 6D y referencia global en un solo flujo
El NimbleTrack-CR esta pensado para trabajos donde el detalle importa: relieves, cavidades, bordes, agujeros, superficies organicas, patrimonio cultural y componentes de precision. Puede trabajar con i-Probe 500, medicion multi-tracker y MSCAN-L15 cuando el proyecto necesita complementar el escaneo sin contacto con medicion puntual o mayor control volumetrico.
Bordes inteligentes
Combina laser y medicion en escala de grises para capturar con mayor precision agujeros, ranuras, contornos y limites de geometria.
i-Probe 500
Permite medir puntos ocultos, referencias internas y zonas dificiles donde el escaneo laser no puede entrar de forma directa.
Seguimiento 6D
Obtiene posicion y orientacion en tiempo real para referencia espacial, alineamiento, inspeccion automatizada y control de pose.
Exactitud certificada para inspeccion y documentacion 3D
NimbleTrack-CR se comunica como una solucion de medicion optica con desempeno verificable para trabajos donde el resultado debe ser confiable, repetible y facil de sustentar. Este enfoque ayuda en control de calidad, ingenieria inversa, documentacion patrimonial, restauracion digital y comparacion contra CAD.
Evaluacion acreditada
Respalda la trazabilidad del proceso de evaluacion metrologica del fabricante y fortalece la confianza en los resultados.
Referencia para sistemas 3D
Marco internacional usado para comprobar el desempeno de sistemas de medicion optica tridimensional.
Verificacion optica 3D
Guia reconocida para evaluar escaneres y sistemas opticos basados en multiples capturas y reconstruccion 3D.
Evaluacion declarada
Criterio adicional reportado por el fabricante para comprobar el comportamiento metrologico del sistema.
Flujo de trabajo
Del seguimiento optico al dato listo para inspeccion o CAD

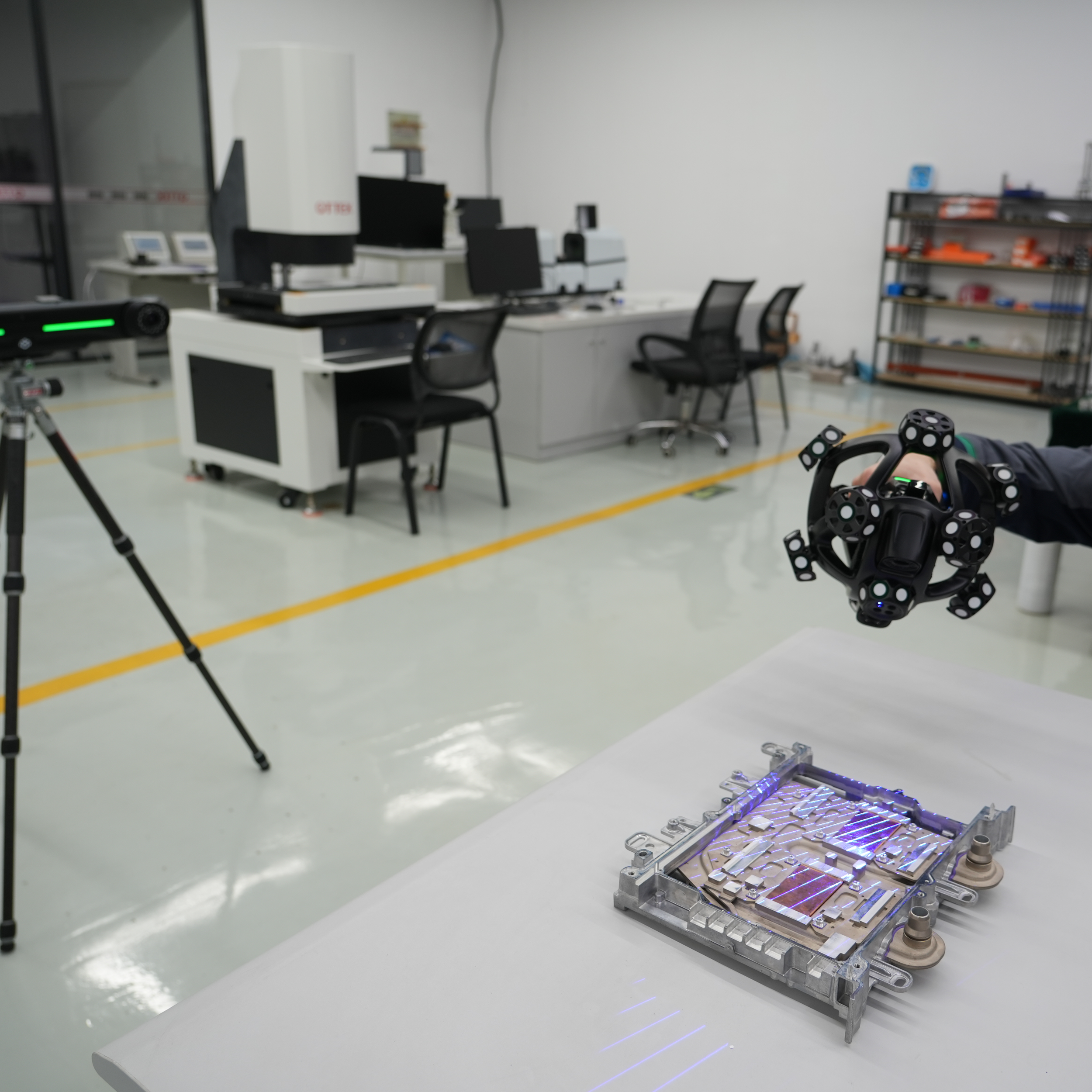

El flujo inicia definiendo el volumen de seguimiento, preparando la pieza y capturando la geometria con el i-Scanner Nimble-CR. Luego, la nube de puntos o malla puede usarse para inspeccion dimensional, ingenieria inversa, reporte tecnico, documentacion patrimonial o restauracion digital.
Preparar entorno
Definir zona de trabajo, posicion del i-Tracker, seguridad, iluminacion y tipo de pieza.
Referenciar
Validar volumen de seguimiento, marcadores del escaner y referencias segun la pieza.
Escanear
Capturar geometria fina con seguimiento optico estable y control visual de cobertura.
Complementar
Usar i-Probe 500, MSCAN-L15, targets o bordes inteligentes cuando la aplicacion lo requiera.
Usar el dato
Inspeccion, comparacion CAD, ingenieria inversa, archivo digital o reporte tecnico.
Inspeccion, CAD y reporte tecnico
Despues de capturar la pieza, el dato puede procesarse en DefinSight, DefinSight Inspect y DefinSight MODEL para comparar contra CAD, generar mapas de desviacion, preparar reportes dimensionales o reconstruir geometria editable.
Software
Del detalle capturado al dato que se puede inspeccionar, documentar o reconstruir
NimbleTrack-CR trabaja con la familia DefinSight para transformar la captura del i-Scanner CR y la referencia del i-Tracker en informacion util: nubes de puntos, mallas de alta resolucion, comparacion contra CAD, medicion de bordes y agujeros, reportes dimensionales y modelos 3D editables.
DefinSight
Centraliza la configuracion del sistema, control de captura, visualizacion de cobertura, optimizacion de datos, mallado y preparacion del resultado.
DefinSight Inspect
Permite comparar contra CAD, generar mapas de desviacion, revisar GD&T, evaluar bordes, agujeros, ranuras y crear reportes para control de calidad.
DefinSight MODEL
Convierte escaneos 3D en superficies, entidades CAD y modelos editables para reconstruir piezas, documentar componentes o recuperar geometria.
DefinSight Mobile
Control visual del escaneo desde movil o tablet
En demostraciones, visitas tecnicas, laboratorio o trabajos de documentacion patrimonial, DefinSight Mobile ayuda a revisar avance, cobertura y visualizacion del modelo sin separar la experiencia del ecosistema principal de software.
Ficha tecnica
Especificaciones principales del NimbleTrack-CR
Resumen tecnico para validar si la aplicacion requiere solo escaneo 3D, medicion por contacto con i-Probe, apoyo de MSCAN-L15, multi-tracker o software de inspeccion e ingenieria inversa.
| Especificacion | NimbleTrack-CR |
|---|---|
| Tipo | Sistema optico 3D para detalle fino, inspeccion industrial, documentacion patrimonial e ingenieria inversa. |
| Modos de escaneo | Ultra-fast scanning con 17 cruces laser azules, Hyperfine scanning con 7 lineas laser azules paralelas y Deep hole scanning con 1 linea laser azul. |
| Exactitud scanner-only | Hasta 0.020 mm. |
| Exactitud del sistema | Hasta 0.025 mm. |
| Precision volumetrica | 0.064 mm con distancia de tracking de 3.2 m. Con MSCAN: 0.044 mm + 0.012 mm/m. |
| Precision de posicion de agujeros | 0.050 mm. |
| Resolucion | Hasta 0.010 mm. |
| Distancia / campo | Stand-off de 250 mm, profundidad de campo de 300 mm y area de escaneo hasta 150 mm x 190 mm. |
| Velocidad | 120 fps y hasta 4,900,000 mediciones/s. |
| Tracking | Distancia de seguimiento por i-Tracker: 3200 mm. Compatible con medicion multi-tracker inalambrica. |
| Dimensiones i-Scanner | 238 mm x 203 mm x 230 mm. Peso: 1.3 kg neto / 1.4 kg con bateria y modulo inalambrico. |
| Dimensiones i-Tracker | 570 mm x 87 mm x 94 mm. Peso: 2.2 kg neto / 2.6 kg con bateria y modulo inalambrico. |
| Modos de movilidad y seguimiento | i-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, seguimiento multi-tracker y Edge Inspection. |
| Conectividad | Wi-Fi 6, 802.11 a/b/g/n/ac, USB 3.0 y Gigabit Ethernet. |
| Formatos de salida | .stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, entre otros. |
| Ambiente | -10 °C a 40 °C, 10-90 % HR sin condensacion. Maleta de proteccion: 1000 mm x 425 mm x 280 mm. |
| Software recomendado | DefinSight para adquisicion y procesamiento, DefinSight Inspect para inspeccion dimensional, DefinSight MODEL para ingenieria inversa y DefinSight Mobile como apoyo de visualizacion/control. |
Datos referenciales segun ficha tecnica del fabricante. La configuracion final se define segun accesorios, software, flujo de medicion y condiciones de operacion.
Incluye
Contenido del sistema NimbleTrack-CR

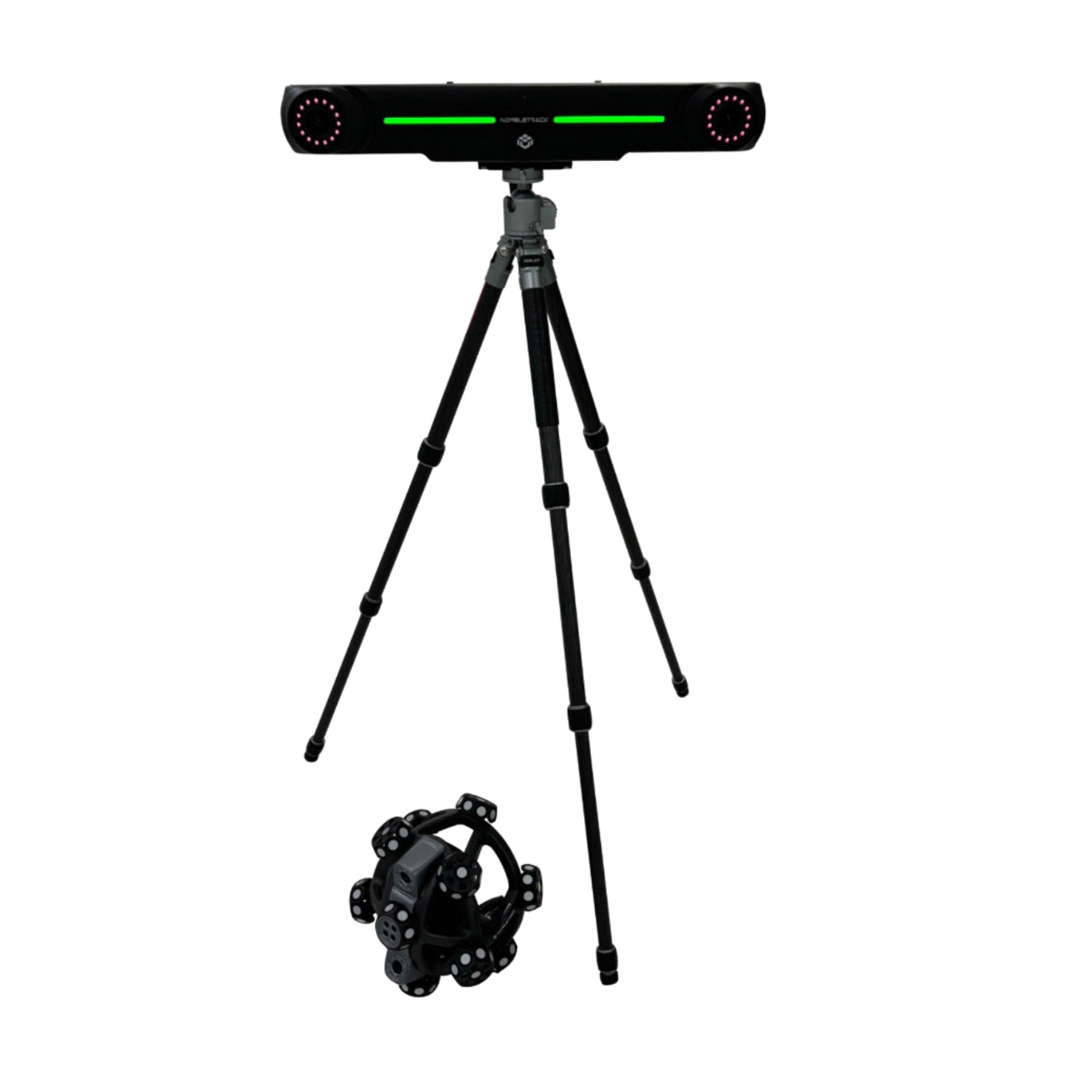

El kit base integra el i-Tracker Nimble y el i-Scanner Nimble-CR, junto con calibracion, energia, referencias, conectividad, transporte y accesorios para iniciar un flujo de medicion industrial.
Kit base listo para puesta en marcha
El paquete cubre tracker, escaner, calibracion, referencias, energia, conectividad y proteccion para trabajar en laboratorio, taller, planta o visitas tecnicas.
- 01i-Tracker Nimble
- 02i-Scanner Nimble-CR
- 03Barra de calibracion y master plate
- 04Tripode con cabezal y soporte de posicionamiento
- 05Cables power-data de 8 m para tracker y escaner
- 06Cable USB 3.0, adaptador de poder y cable de alimentacion
- 07Modulo Power-HUB / HUB de conexion
- 08Targets reflectivos de 12 mm, 6 mm y 3 mm
- 09Battery Protective Case, Cleanroom Wipers y Background Auxiliary Card
- 10Wrist strap, dongle y USB disk
- 11Maleta de proteccion para transporte y almacenamiento
Accesorios
Accesorios compatibles y recomendados
Estos complementos aportan valor real en el flujo NimbleTrack-CR: mejor precision volumetrica, medicion de puntos ocultos, movilidad del tracker, montaje estable y disponibilidad de targets para piezas pequenas, medianas y trabajos de alto detalle.

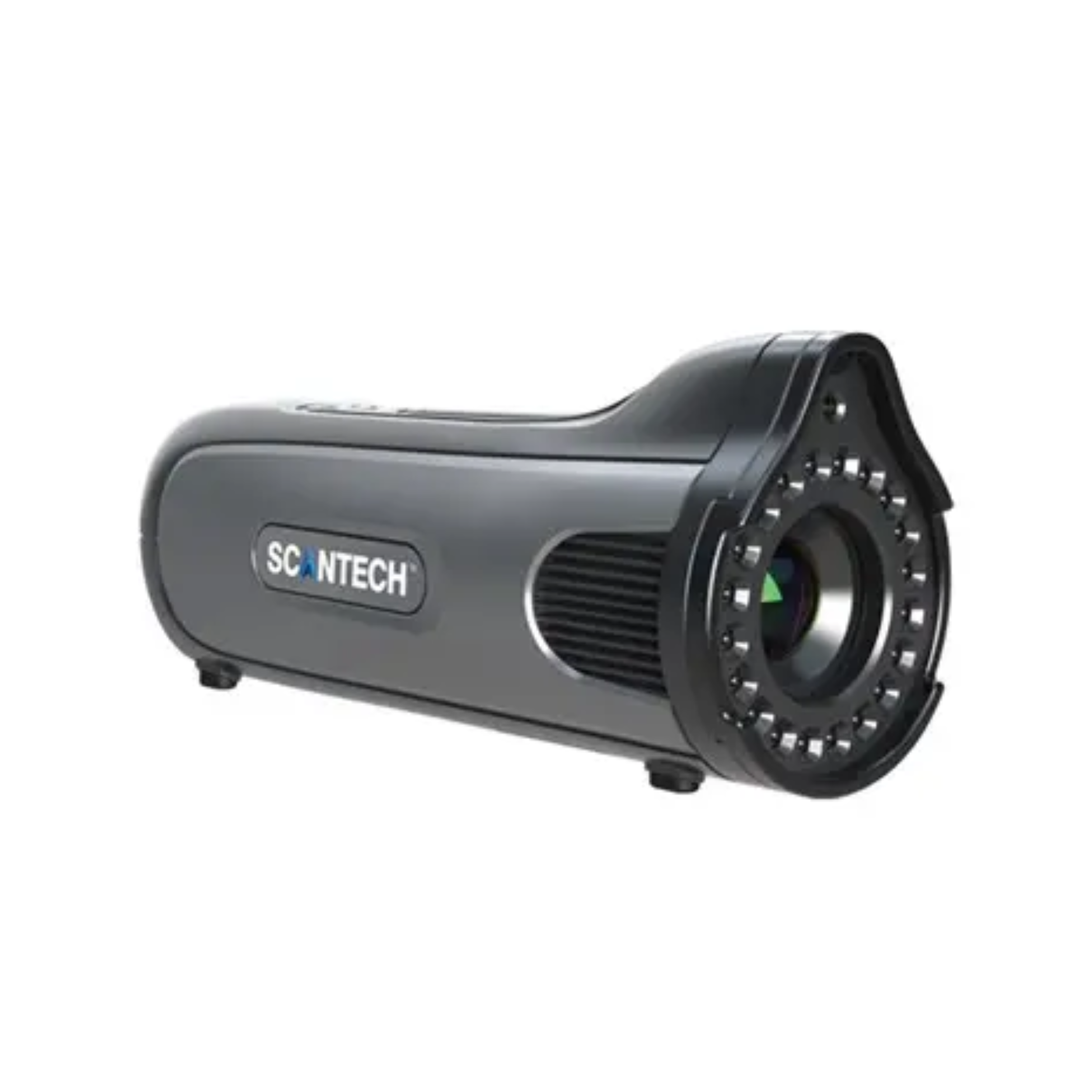

MSCAN-L15
Recomendado cuando el proyecto combina detalle fino con piezas de mayor extension y se busca reforzar la precision volumetrica.
Medicion por contactoi-Probe 500
Complemento clave para puntos ocultos, referencias internas, agujeros y zonas donde la linea laser no puede entrar de manera directa.
MovilidadMobile Measuring Trolley
Facilita el traslado del i-Tracker y de la estacion de medicion en planta, laboratorio o visitas tecnicas.

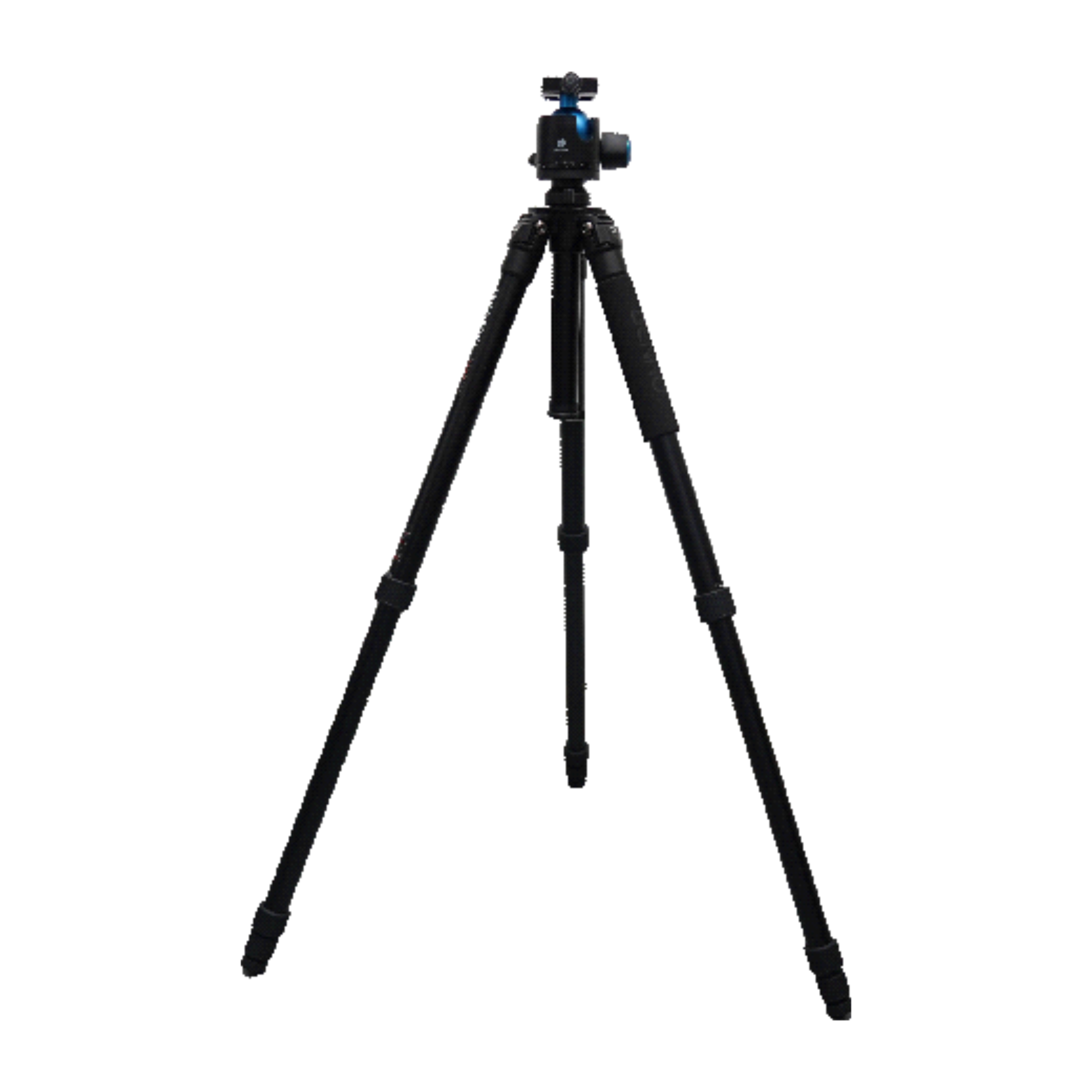

SoporteBV10 Heavy Duty Tripod
Opcion recomendada cuando se requiere una base mas robusta para mantener estable el i-Tracker en mediciones exigentes.
ConsumiblesTargets 6 mm
Utiles para piezas medianas, superficies curvas, relieves y zonas donde se necesita una red de referencias mas densa.
ConsumiblesTargets 3 mm
Apropiados para piezas pequenas, detalles finos, radios reducidos, patrimonio y zonas donde el espacio de referencia es limitado.
Inicio rapido
Guia corta para empezar con NimbleTrack-CR
Seleccion de videos para revisar preparacion, seguimiento optico, captura de detalle, uso del dato y aplicaciones del sistema. Sirve como apoyo para operadores, demostraciones, patrimonio, inspeccion e ingenieria inversa.
Ver videoInicio del flujo
Primer recorrido para entender la logica general del sistema CR.
02Ver videoPreparacion
Revision de equipo, referencias y condiciones de captura.
03Ver videoCaptura 3D
Ejemplo de digitalizacion de detalle con seguimiento optico activo.
04Ver videoSeguimiento optico
Uso del tracker para mantener referencia espacial estable.
05Ver videoInspeccion y documentacion
Aplicacion orientada a control dimensional, patrimonio o registro tecnico.
06Ver videoDetalle fino
Referencia para cavidades, relieves, bordes y contornos criticos.
07Ver videoValidacion
Apoyo para revisar cobertura, calidad de malla y entregables.
08Ver videoAplicacion completa
Secuencia final para demostraciones y preparacion de pruebas.
Aplicaciones
Aplicaciones recomendadas para NimbleTrack-CR
NimbleTrack-CR es más coherente para piezas pequeñas y medianas donde se necesita alto detalle, captura sin contacto, seguimiento óptico estable y resolución fina. Por ello, se priorizan aplicaciones de patrimonio, arte, inspección de precisión, moldes, ingeniería inversa y componentes compactos, evitando piezas sobredimensionadas donde conviene evaluar NimbleTrack Gen2, TrackScan o KSCAN-X.
Patrimonio cultural y restauración

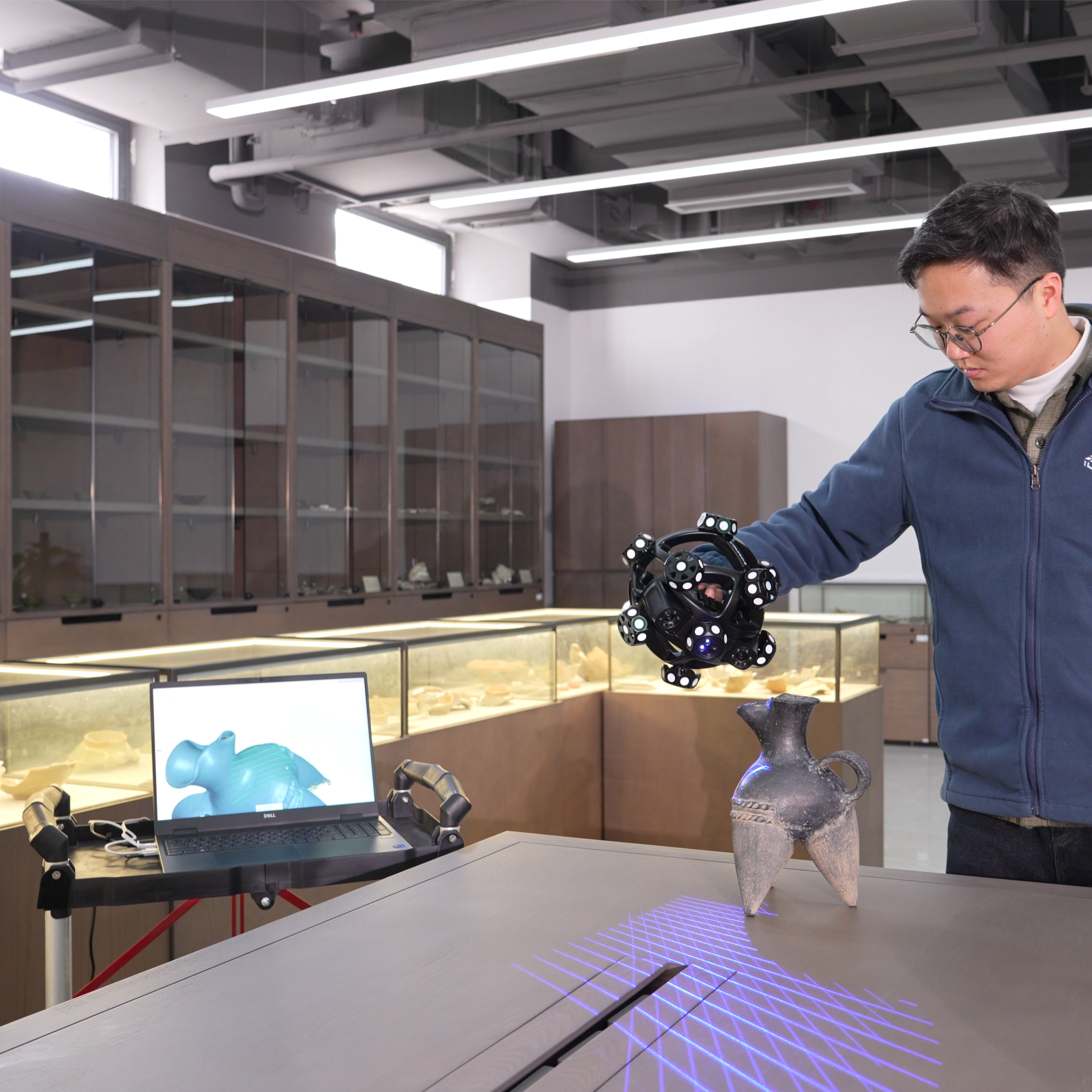

Digitalización de cerámicas, esculturas, relieves, piezas arqueológicas y objetos delicados donde se requiere documentar geometría sin contacto.
Arte, diseño y formas orgánicas
Captura de superficies libres, piezas artísticas, maquetas, prototipos físicos y modelos con relieves que luego deben preservarse o modificarse digitalmente.
Inspección de precisión
Control dimensional de piezas pequeñas y medianas, bordes, agujeros, ranuras, desviaciones contra CAD y reportes de calidad con alta densidad de datos.
Moldes, relieves y cavidades
Revisión de cavidades, insertos, microgeometrías, contornos críticos, desgaste localizado y superficies con detalle fino difíciles de medir manualmente.
Ingeniería inversa y scan-to-CAD
Obtención de mallas de alta resolución para reconstruir superficies, documentar piezas sin plano y preparar modelos editables en software CAD.
Prototipos y componentes compactos
Digitalización de carcasas, piezas impresas en 3D, componentes mecanizados pequeños, productos de consumo y muestras físicas para validación o rediseño.
