NimbleTrack GEN 2

Sistema optico de escaneo 3D - C / E Gen2 - tracking 6D

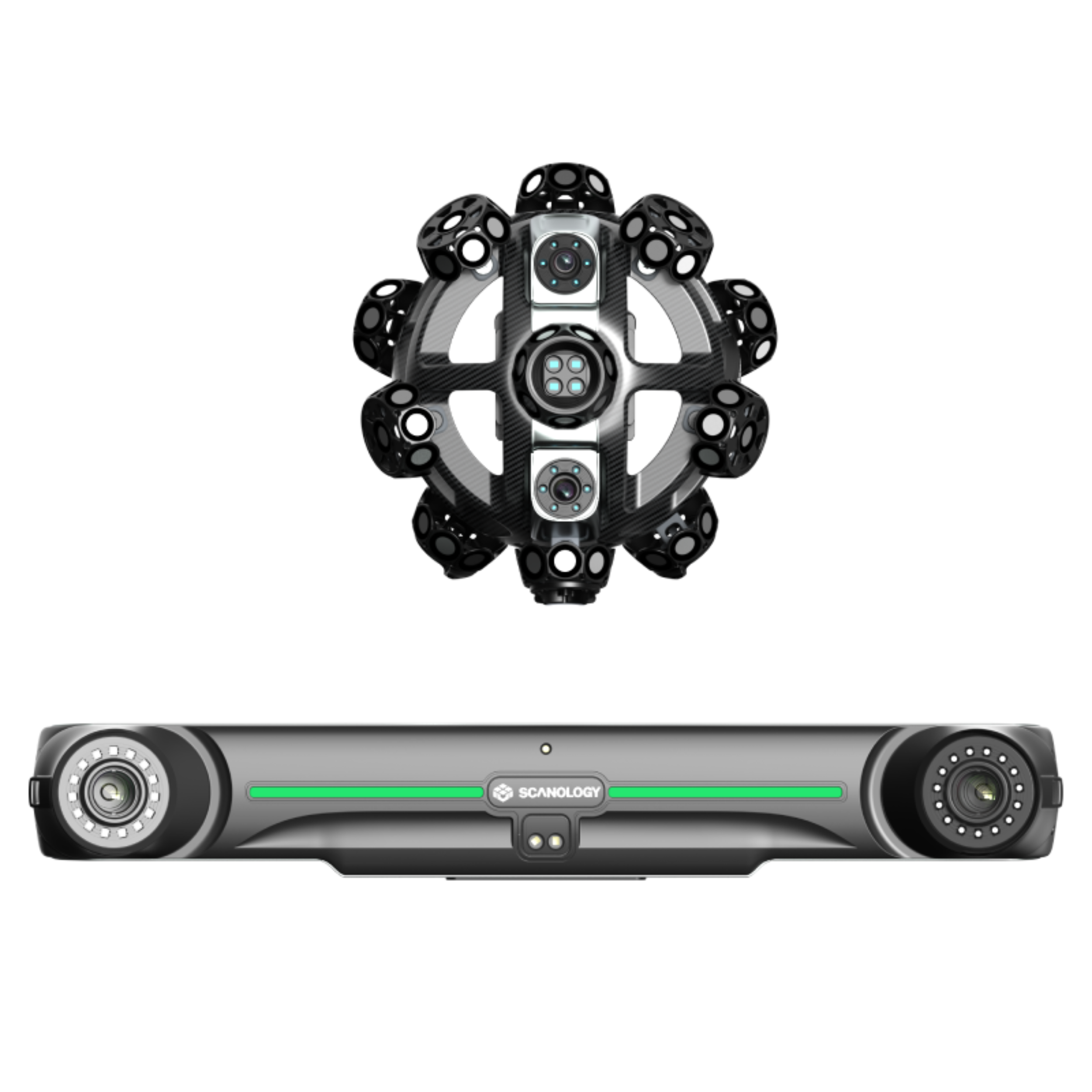

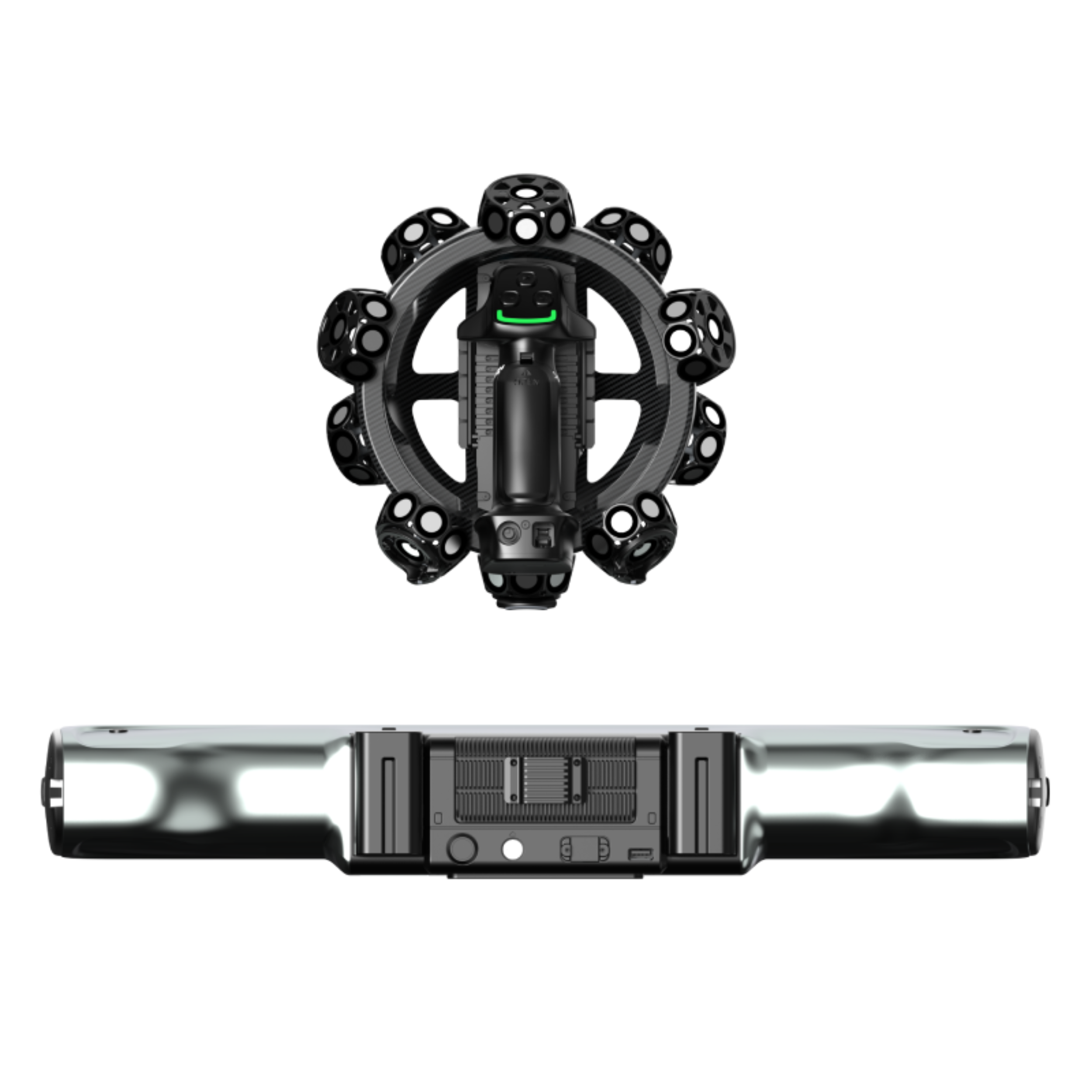

NimbleTrack Gen2 combina i-Scanner e i-Tracker para medir con referencia optica global, tracking 6D y captura 3D sin targets en la pieza. La familia NimbleTrack-C Gen2 y NimbleTrack-E Gen2 esta pensada para inspeccion dimensional, piezas medianas y grandes, medicion dinamica, bordes/agujeros e integracion directa con DefinSight, DefinSight Inspect y DefinSight MODEL.

Principio de funcionamiento

De la superficie fisica al modelo digital

Los sistemas tracker de Scanology combinan escaneo laser 3D y seguimiento optico para capturar piezas medianas y de gran formato con alta precision. El escaner proyecta lineas laser sobre la superficie y, mediante triangulacion optica, genera coordenadas 3D, mientras el tracker mantiene la referencia global de la medicion en tiempo real. Como resultado se obtiene una nube de puntos para evaluar superficies completas, deformaciones, desgaste y desviaciones mediante mapa de color, reporte dimensional o reconstruccion CAD.

De la superficie fisica al modelo digital con pieza real, malla escaneada, ingenieria inversa e inspeccion
Exactitud de sistema0.025 mm

Base metrologica para inspeccion, GD&T y comparacion confiable contra CAD.

Solo escaner0.020 mm

Captura de alta precision cuando se prioriza detalle fino y control local.

Tracking3.5 / 4.2 m

Dos alcances de trabajo para adaptarse a piezas medianas, grandes y setups mas amplios.

Medicion6.63 M/s

Hasta 6,630,000 mediciones por segundo a 120 fps para un flujo mas agil en planta.

Como funciona el tracker

01

Deteccion de marcadores

El tracker ilumina y detecta los marcadores reflectivos del escaner dentro de su volumen de seguimiento.

02

Captura estereo

Las camaras registran los marcadores desde distintos angulos para observar su posicion espacial.

03

Calculo 3D

Mediante triangulacion optica, el sistema calcula posicion XYZ y orientacion del escaner en tiempo real.

04

Fusion

El software sincroniza la pose del escaner con los datos capturados para medir sin perder referencia.

05

Resultado

Se obtiene una localizacion precisa del escaner y una adquisicion 3D estable para metrologia.

Funcionamiento del tracker optico con camaras estereo, marcadores reflectivos y volumen de seguimiento

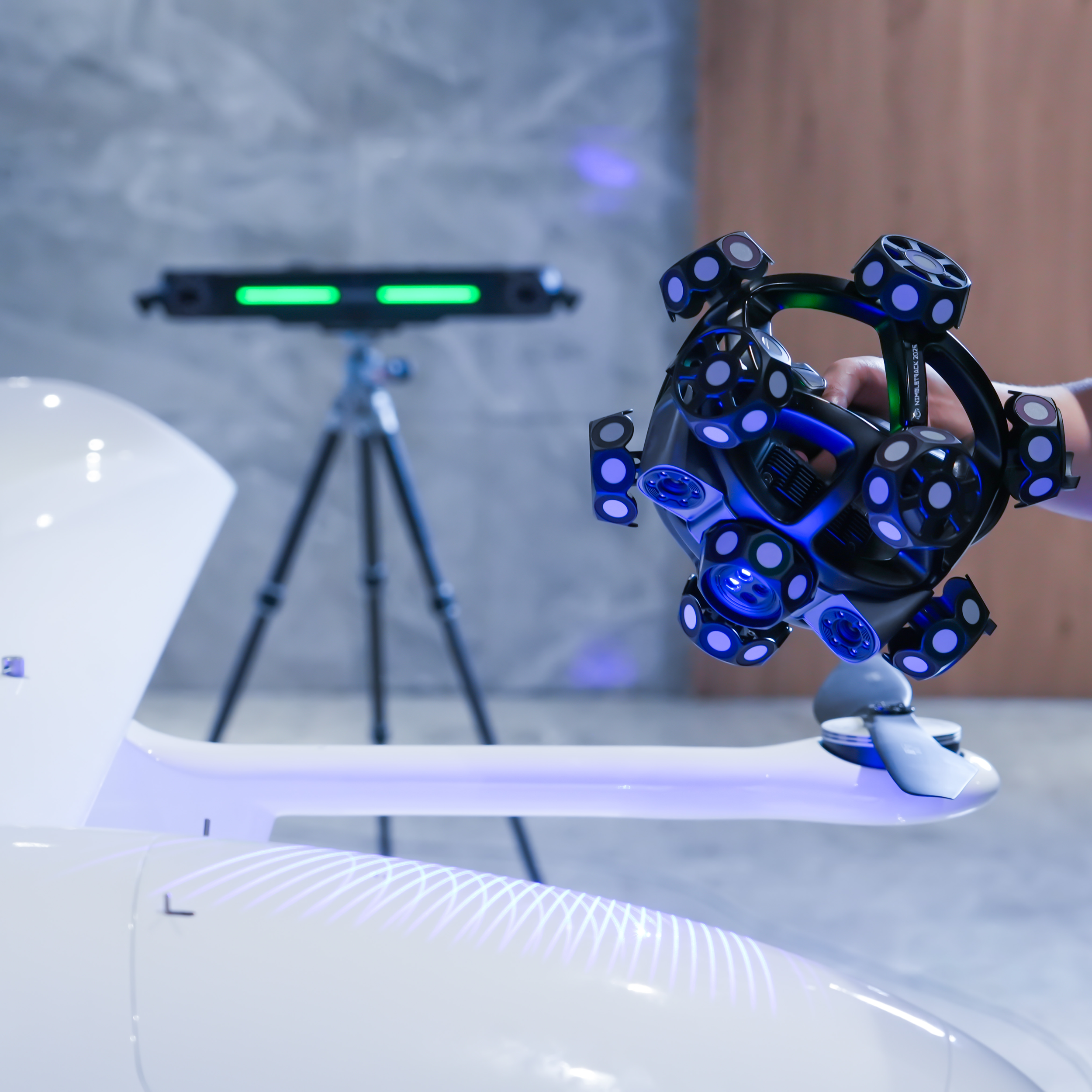

Como funciona el escaner 3D del tracker

01

Proyeccion

El escaner proyecta lineas laser azules sobre la superficie de la pieza.

02

Captura

Las camaras registran la deformacion de las lineas desde distintos angulos.

03

Calculo 3D

El software calcula coordenadas XYZ mediante triangulacion optica.

04

Fusion

Se alinean multiples pasadas hasta construir una malla completa.

05

Resultado

La nube de puntos queda lista para inspeccion, CAD o fabricacion digital.

Triangulacion optica del escaner 3D con laser azul y camaras

Tecnologia

Tracking optico, escaneo 3D y referencia global en un solo flujo

NimbleTrack Gen2 trabaja como una celda portatil de metrologia optica: el i-Tracker mantiene la referencia espacial, el i-Scanner captura la nube de puntos y DefinSight sincroniza posicion, orientacion y geometria. Asi puede cubrir piezas pequenas, medianas y grandes con menos preparacion sobre la superficie y con herramientas especificas para bordes, agujeros, contacto y seguimiento 6D.

Tracking optico, escaneo 3D y referencia global en un solo flujo

Bordes inteligentes

Combina laser y medicion en escala de grises para capturar con mayor precision agujeros, ranuras y contornos criticos.

Bordes inteligentes para agujeros, ranuras y contornos

i-Probe 500

Permite medir puntos ocultos, referencias internas y zonas dificiles donde el escaner no tiene acceso directo.

i-Probe 500 para medicion por contacto en zonas ocultas

Seguimiento 6D

Obtiene posicion y orientacion en tiempo real para alineamiento, calibracion robotica e inspeccion automatizada.

Seguimiento 6D para posicion y orientacion en tiempo real

Exactitud certificada para inspeccion industrial

NimbleTrack Gen2 comunica un desempeno metrologico evaluado con criterios reconocidos para sistemas opticos 3D. Esto ayuda a sustentar resultados confiables, repetibles y defendibles cuando el cliente trabaja en inspeccion dimensional, GD&T, ingenieria inversa, validacion de ensamblajes o control de calidad.

ISO/IEC 17025

Evaluacion acreditada

Respalda la trazabilidad del proceso de evaluacion metrologica del fabricante y fortalece la confianza en los resultados.

ISO 10360-13

Referencia para sistemas 3D

Marco internacional cada vez mas usado para comprobar el desempeno de sistemas de medicion optica tridimensional.

VDI/VDE 2634 Parte 3

Verificacion optica 3D

Guia reconocida para evaluar escaneres y sistemas opticos basados en multiples capturas y reconstruccion 3D.

JJF1951

Evaluacion declarada

Criterio adicional reportado por el fabricante para comprobar el comportamiento metrologico del sistema.

Recomendador

Que NimbleTrack conviene revisar primero

Selecciona el escenario mas cercano. El resultado orienta la primera conversacion tecnica; la configuracion final depende del volumen de medicion, precision requerida, accesorios, software y condiciones de trabajo.

Tamano y volumen de la pieza

Distancia de seguimiento

Prioridad del trabajo

Complementos de medicion

Flujo de trabajo

De la captura 3D al reporte, CAD o inspeccion

El flujo inicia definiendo el volumen de seguimiento, preparando la pieza y capturando la geometria con i-Scanner Nimble. Luego, la nube de puntos o malla puede usarse para inspeccion dimensional, ingenieria inversa, reporte tecnico o documentacion digital.

01

Preparar entorno

Definir zona de trabajo, posicion del i-Tracker, seguridad y condiciones de iluminacion.

02

Referenciar

Validar volumen de seguimiento, marcadores del escaner y referencias segun la pieza.

03

Escanear

Capturar geometria con seguimiento optico estable, control visual del avance y modos de alta velocidad o detalle fino.

04

Complementar

Usar i-Probe 500, multi-tracker, fotogrametria adaptativa o bordes inteligentes cuando el trabajo lo requiera.

05

Usar el dato

Inspeccion, comparacion CAD, ingenieria inversa o documentacion tecnica.

Video de proceso disponible para reproduccion al cargar la pagina.
Video de software postproceso para datos de escaneo 3D
Software postproceso

Inspeccion, CAD y reporte tecnico

Despues de capturar la pieza, el dato puede procesarse en DefinSight, DefinSight Inspect y DefinSight MODEL para comparar contra CAD, generar mapas de desviacion, preparar reportes dimensionales o reconstruir geometria editable.

Software

Un solo entorno para captura, inspeccion e ingenieria inversa

NimbleTrack Gen2 trabaja con la familia DefinSight para convertir la captura del i-Scanner y la referencia del i-Tracker en informacion util: nubes de puntos, mallas, comparacion contra CAD, medicion de agujeros y bordes, reportes dimensionales y modelos 3D editables.

DefinSight Mobile para visualizar el flujo de escaneo desde tablet o movil

DefinSight Mobile

Visualizacion y apoyo operativo desde movil o tablet

DefinSight Mobile complementa el trabajo del operador en demostraciones, entrenamientos y mediciones en planta. Permite revisar el avance de la captura, visualizar modelos y acompanar el proceso sin separar la experiencia del ecosistema principal de software.

Ficha tecnica

Especificaciones principales del NimbleTrack Gen2

Comparativo resumido entre NimbleTrack-C Gen2 y NimbleTrack-E Gen2. Las filas centradas corresponden a especificaciones comunes para ambos modelos.

Especificacion NimbleTrack-C Gen2 NimbleTrack-E Gen2
TipoNimbleTrack-C Gen2NimbleTrack-E Gen2
Modos de escaneoUltra-fast scanning con 54 lineas laser azules, Hyperfine scanning con 17 lineas laser azules paralelas, Deep hole scanning con 1 linea laser azul y Large area scanning con 54 lineas laser azules.
FotogrametriaFotogrametria adaptativa.
Exactitud scanner-onlyHasta 0.020 mm.
Exactitud del sistemaHasta 0.025 mm.
Tracking por i-Tracker3500 mm.4200 mm.
Precision volumetrica0.060 mm a 3.5 m.0.059 mm a 3.5 m / 0.072 mm a 4.2 m.
Con sistema de fotogrametria0.044 mm + 0.012 mm/m con barra de escala de alta precision.
Tracker-only scanning0.072 mm + 0.012 mm/m con barra de escala de alta precision.
Precision de posicion de agujeros0.050 mm.
ResolucionHasta 0.020 mm.
Distancia / campoStand-off de 300 mm, profundidad de campo de 400 mm y area de escaneo hasta 500 mm x 600 mm.
Velocidad120 fps y hasta 6,630,000 mediciones/s.
Dimensiones i-Scanner252 mm x 195 mm x 260 mm. Peso: 1.3 kg neto / 1.4 kg con bateria y modulo inalambrico.
Dimensiones i-Tracker570 mm x 87 mm x 94 mm. Peso: 2.2 kg neto / 2.6 kg con bateria y modulo inalambrico.
Operacion inalambricai-Scanner, i-Tracker, i-Scanner + i-Tracker, i-Tracker + i-Probe, wireless multi-tracker tracking y Edge Inspection.
ConectividadWi-Fi 6, 802.11 a/b/g/n/ac, USB3-B y puerto Gigabit Ethernet.
Formatos de salida.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk, entre otros.
Ambiente-10 °C a 40 °C, 10-90 % HR sin condensacion. Maleta de proteccion: 1000 mm x 425 mm x 280 mm.
Software recomendadoDefinSight para adquisicion y procesamiento, DefinSight Inspect para inspeccion dimensional y DefinSight MODEL para ingenieria inversa.

Datos referenciales segun ficha tecnica oficial del fabricante. La configuracion final se define segun accesorios, software, flujo de medicion y condiciones de operacion.

Incluye

Contenido del sistema NimbleTrack Gen2

El sistema se entrega como una solucion integral de seguimiento optico y escaneo 3D, lista para instalacion, calibracion y primeras mediciones en laboratorio, taller o planta.

Contenido del sistema NimbleTrack Gen2

Kit base listo para puesta en marcha

La imagen resume el conjunto que acompana al i-Tracker y al i-Scanner. Este paquete cubre medicion, conectividad, calibracion, referencias y transporte del sistema.

  1. 01i-Tracker Nimble
  2. 02Cable de alimentacion/datos del rastreador (8 m), cable de alimentacion/datos del escaner (8 m), cable USB 3.0, adaptador de corriente, cable de alimentacion de tres orificios y correas del rastreador (2)
  3. 03HUB
  4. 04i-Scanner Nimble
  5. 05Marcadores de alta reflectancia
  6. 06i-Link Nimble
  7. 07Barra de calibracion
  8. 08Tripode (incluye estabilizador)
  9. 09Placa maestra
  10. 10Memoria Flash & Dongle
  11. 11Estuche de proteccion

Accesorios

Accesorios compatibles y recomendados

Estos accesorios aportan valor real en el flujo NimbleTrack Gen2: medicion de puntos ocultos, mayor movilidad del tracker, estabilidad de montaje y disponibilidad de consumibles para piezas con distintos tamanos y niveles de detalle.

Inicio rapido

Guia corta para empezar con NimbleTrack

Seleccion de videos para revisar preparacion, seguimiento optico, captura, uso del dato y aplicaciones del sistema. Sirve como apoyo para operadores, demostraciones y primeras pruebas con pieza real.

Aplicaciones

Aplicaciones recomendadas para NimbleTrack Gen2

NimbleTrack Gen2 aporta mayor valor cuando se necesita libertad de movimiento, referencia espacial estable y captura 3D precisa sin colocar targets directamente sobre la pieza. Es una solucion coherente para piezas medianas y grandes, inspeccion dimensional, GD&T, validacion de ensamblajes, ingenieria inversa y medicion con seguimiento 6D.

Automotriz y movilidad

Validacion de carrocerias, piezas estampadas, interiores, fixtures, chasis y componentes de reposicion. El tracking optico permite rodear la pieza con referencia estable y menor preparacion sobre la superficie.

Moldes, matrices y herramentales

Control de cavidades, insertos, desgaste, reparaciones, bordes, ranuras y superficies complejas. Es util cuando se requiere inspeccion con buena referencia global y captura de detalles criticos.

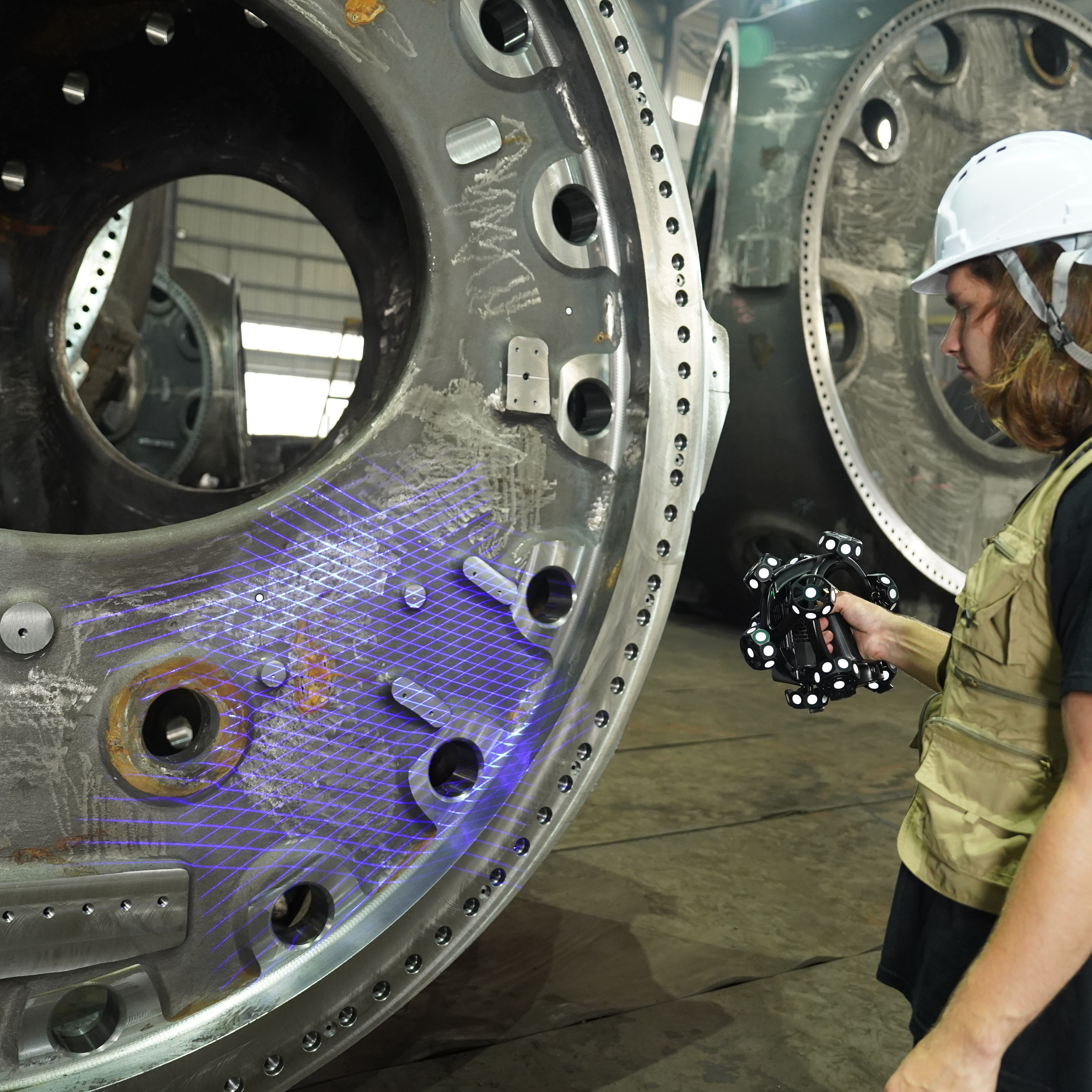

Industria pesada y estructuras

Digitalizacion de bastidores, bridas, carcasas, piezas soldadas y conjuntos medianos o grandes. El i-Tracker ayuda a mantener coherencia espacial en mediciones con recorridos amplios.

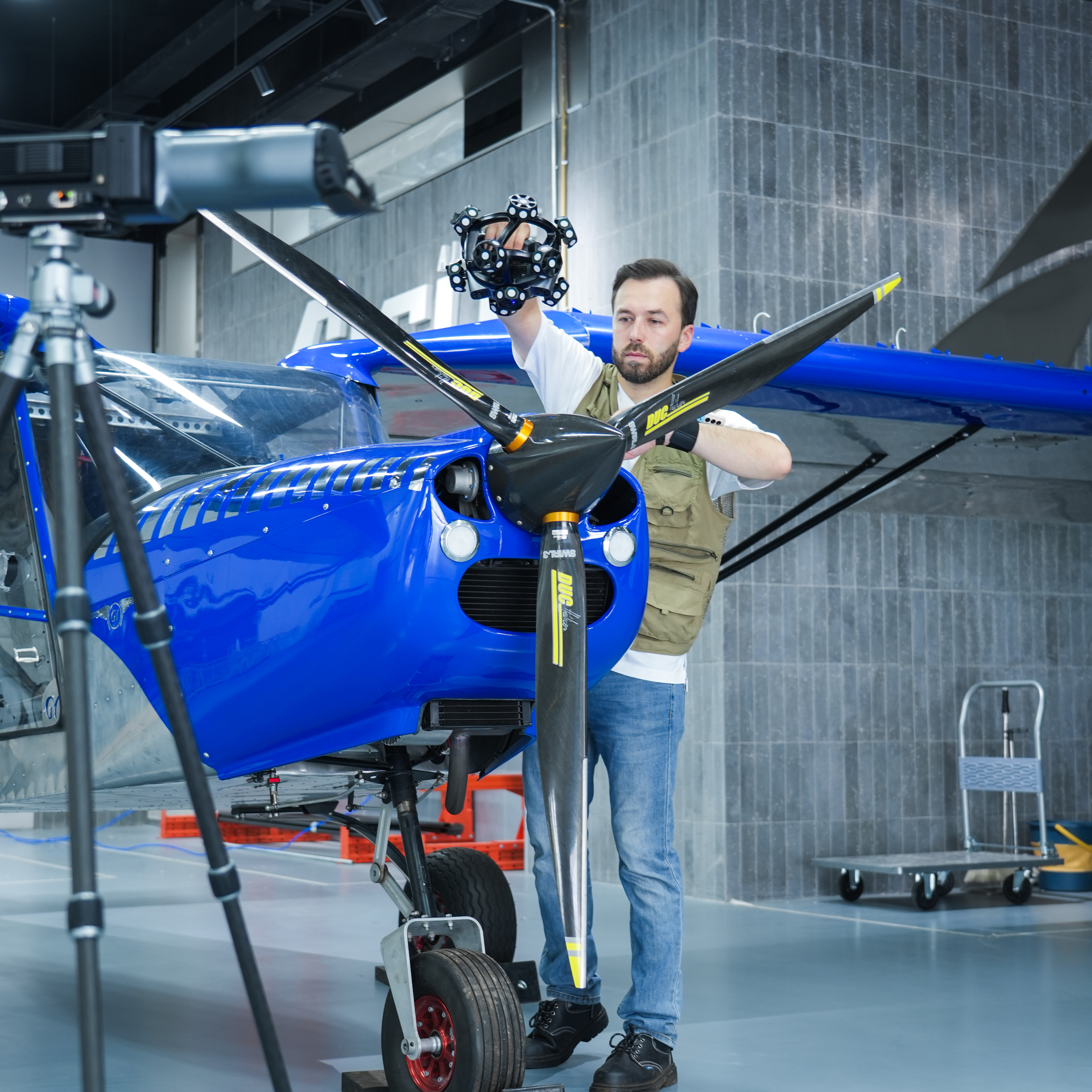

Aeroespacial y componentes técnicos

Inspeccion de piezas de alto valor, superficies funcionales, conjuntos de precision y elementos con tolerancias exigentes. Compatible con flujos de GD&T, mapa de desviacion y reporte dimensional.

Energía y turbomaquinaria

Inspeccion de impulsores, alabes, bombas, carcasas y componentes con desgaste o deformacion. La referencia del tracker facilita comparaciones CAD y documentacion tecnica en mantenimiento.

Mantenimiento industrial y piezas de desgaste

Evaluacion de cucharones, placas, soportes, componentes reparados y piezas con desgaste. Permite levantar geometria real para comparacion, reconstruccion CAD o fabricacion de repuestos.
