TrackScan Sharp
Sistema óptico 3D de seguimiento · Sharp-Z / Sharp-S / Sharp-E / Sharp 49
La nueva generación Sharp-Z amplía el tracking hasta 12 m. Integra cámara industrial de 50 MP, auto-seguimiento dinámico, 162 líneas láser, hasta 200 FPS y 10 millones de mediciones por segundo para inspección de componentes de gran escala.
Tecnología
Sharp-Z lleva el tracking óptico a piezas y volúmenes todavía mayores

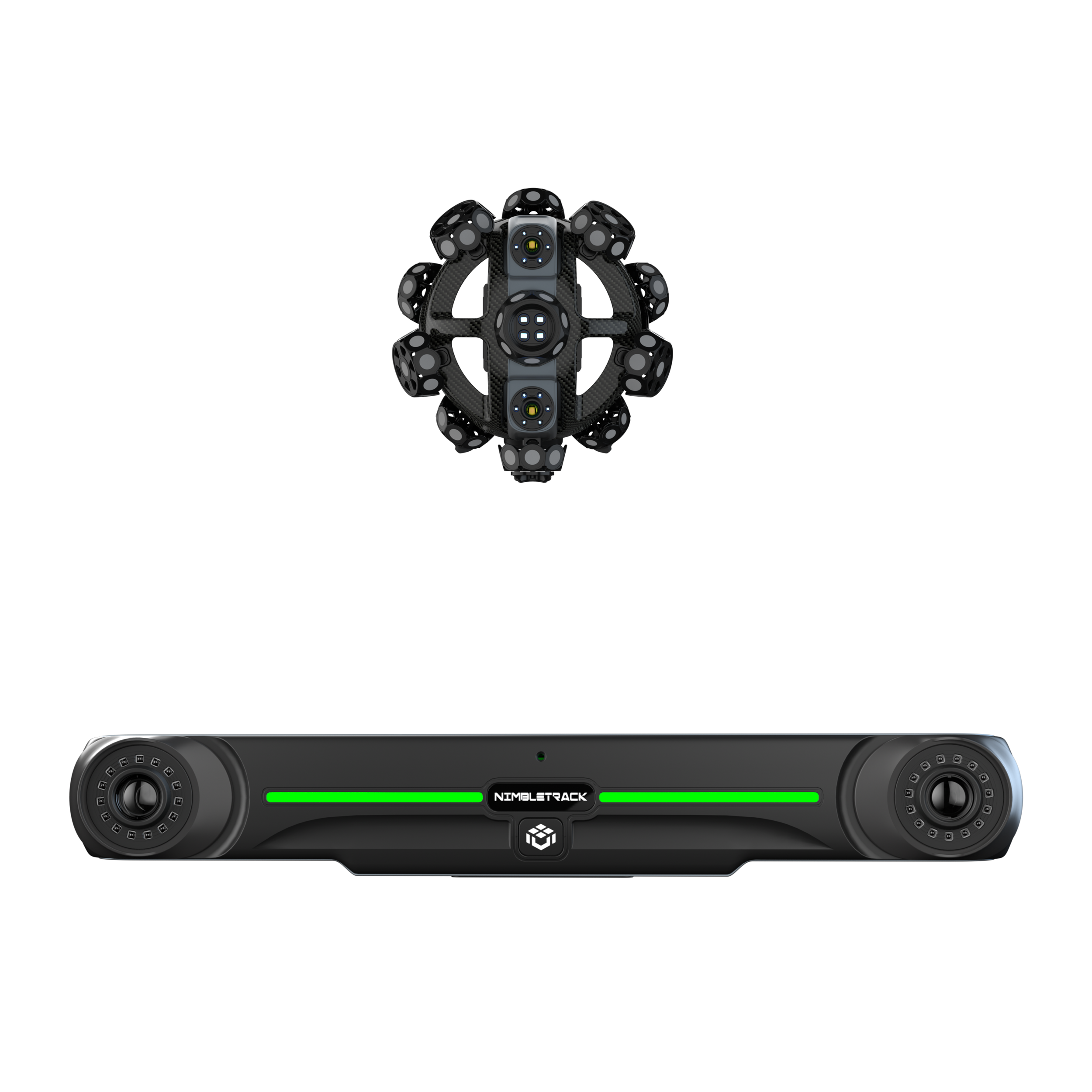

La familia TrackScan Sharp combina i-Scanner e i-Tracker para medir sin targets sobre la pieza. Sharp-Z añade un tracker dinámico que sigue automáticamente al escáner, cámara de 50 MP, tracking de hasta 12 m y una arquitectura totalmente inalámbrica orientada a inspección de gran escala.
Seguimiento de larga distancia con cámara industrial de 50 MP y algoritmo LED adaptativo dinámico.
Precisión volumétrica publicada hasta 0.198 mm a 12 m.
Hasta 10 millones de mediciones por segundo y 200 FPS.
140 Quad-Cross + 21 hiperfinas + 1 línea adicional para agujeros profundos.
Características destacadas
Lo que diferencia a TrackScan Sharp-Z
Auto-seguimiento 360°
El tracker gira dinámicamente para seguir al scanner y reducir reposicionamientos durante mediciones de gran escala.
Quad-Cross de 140 líneas
4 × 35 líneas láser azules para captura ultrarrápida y modo de profundidad extendida.
Hiperfino + deep-hole
21 líneas paralelas para detalle fino y una línea adicional para zonas profundas o de difícil acceso.
50 MP + DLA
La cámara de alta resolución y el algoritmo Dynamic Adaptive LED mejoran reconocimiento y tracking a larga distancia.
Doble pantalla
Scanner y tracker muestran estado del sistema, calibración y mediciones de probe para una interacción más directa.
Wireless + hot-swap
Operación inalámbrica y doble compartimento de baterías intercambiables en caliente para trabajo continuo.
Respaldo metrológico
Sharp-Z incorpora evaluación con ISO 10360-13
SCANOLOGY declara que el desempeño de Sharp-Z se evalúa de acuerdo con JJF1951, VDI/VDE 2634 Parte 3 e ISO 10360-13 en su laboratorio de calibración acreditado ISO/IEC 17025. Para Sharp-S, Sharp-E y Sharp 49, la documentación de la familia declara evaluación acreditada basada en VDI/VDE 2634 Parte 3 y JJF1951.
Laboratorio acreditado
Marco de acreditación del laboratorio donde SCANOLOGY evalúa el desempeño metrológico publicado.
Sharp-Z
La nueva generación declara conformidad y evaluación con ISO 10360-13 para sistemas ópticos 3D.
Referencia óptica 3D
Referencia citada para la evaluación de desempeño de la familia TrackScan Sharp.
Referencia complementaria
Especificación citada por el fabricante para las métricas metrológicas publicadas.
Flujo de trabajo
Del tracking óptico al dato listo para ingeniería
En Sharp-Z el auto-seguimiento del tracker reduce aún más el reposicionamiento durante piezas extra grandes. El flujo mantiene cinco etapas desde la preparación del volumen hasta la inspección o reconstrucción CAD.
Preparar
Definir pieza, tolerancias, accesos, seguridad y posición inicial del tracker.
Establecer tracking
Verificar referencia, visibilidad y cobertura; Sharp-Z puede seguir automáticamente al scanner.
Escanear
Seleccionar Ultra-Fast, Hyperfine, Deep-Hole o Extended-Depth según la geometría y escala.
Procesar
Validar cobertura, densidad y calidad de la nube o malla en DefinSight.
Aplicar
Inspección contra CAD, reporte dimensional, ingeniería inversa, documentación o automatización.
Software
DefinSight para captura, inspección e ingeniería inversa
Los datos de gran volumen de TrackScan Sharp pueden pasar del escaneo al control dimensional o al CAD dentro de un flujo consistente. La estructura mantiene los mismos módulos de software utilizados en el resto del catálogo SCANOLOGY de Tecnologías 3D.
DefinSight®
Configura el sistema, controla la captura, visualiza cobertura y procesa nubes o mallas generadas con TrackScan Sharp.
Ver DefinSightDefinSight® Inspect
Comparación contra CAD, mapas de desviación, GD&T, agujeros, bordes y reportes para control dimensional.
Ver InspectDefinSight® MODEL
Convierte datos escaneados en geometría editable y entidades CAD para reconstrucción, rediseño y documentación.
Ver MODELSoftware móvil
DefinSight Mobile para acompañar mediciones de gran escala
Permite revisar cobertura y avance desde móvil o tablet mientras el operador se desplaza alrededor del componente.
Control visual durante la captura
Ayuda a verificar zonas escaneadas, información faltante y estado del flujo sin depender continuamente de la estación principal.
Software postproceso
Hexagon® Geomagic® como ecosistema complementario
Para flujos donde el dato debe convertirse en CAD avanzado o inspección especializada, se mantiene el ecosistema Geomagic utilizado en las demás páginas de Tecnologías 3D.
Geomagic Design X
Reconstrucción scan-to-CAD avanzada para transformar mallas en modelos paramétricos editables.
Ver Design XGeomagic Control X
Inspección dimensional, comparación contra CAD y generación de reportes técnicos.
Ver Control XGeomagic for SOLIDWORKS
Procesamiento de datos de escaneo directamente dentro de un entorno SOLIDWORKS.
Ver soluciónAplicaciones
Sharp-Z amplía la familia TrackScan Sharp para mediciones de gran escala
SCANOLOGY posiciona TrackScan Sharp-Z en aeroespacial, moldes, automotriz, energía e industria pesada, ferroviario y naval, además de aplicaciones no industriales que requieren tracking de larga distancia.

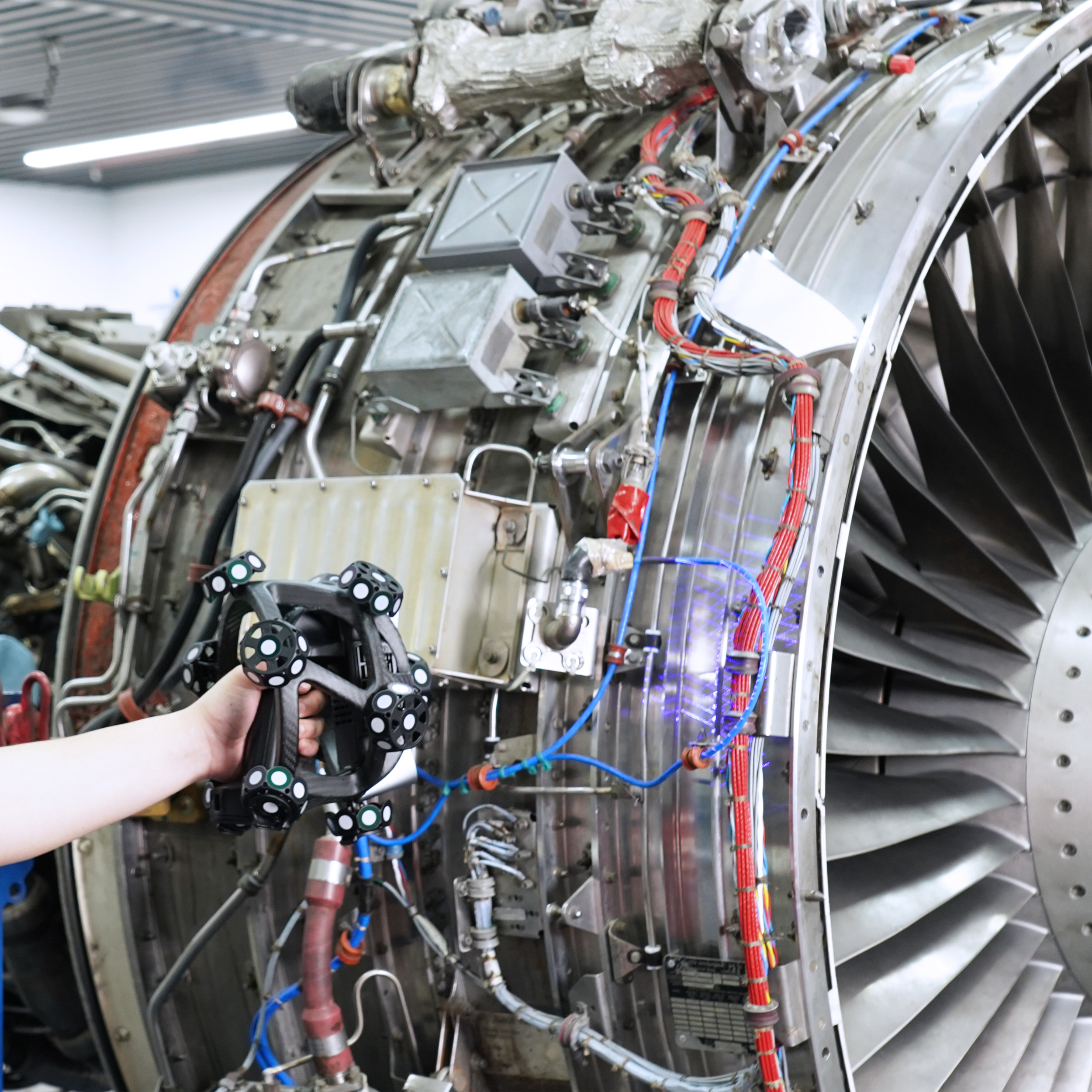

Aeroespacial
Inspección de estructuras, utillajes, superficies y componentes de gran escala con referencia óptica estable y menor reposicionamiento.
Moldes y herramentales
Control de moldes, matrices, útiles y superficies grandes donde conviene combinar cobertura, velocidad y detalle.

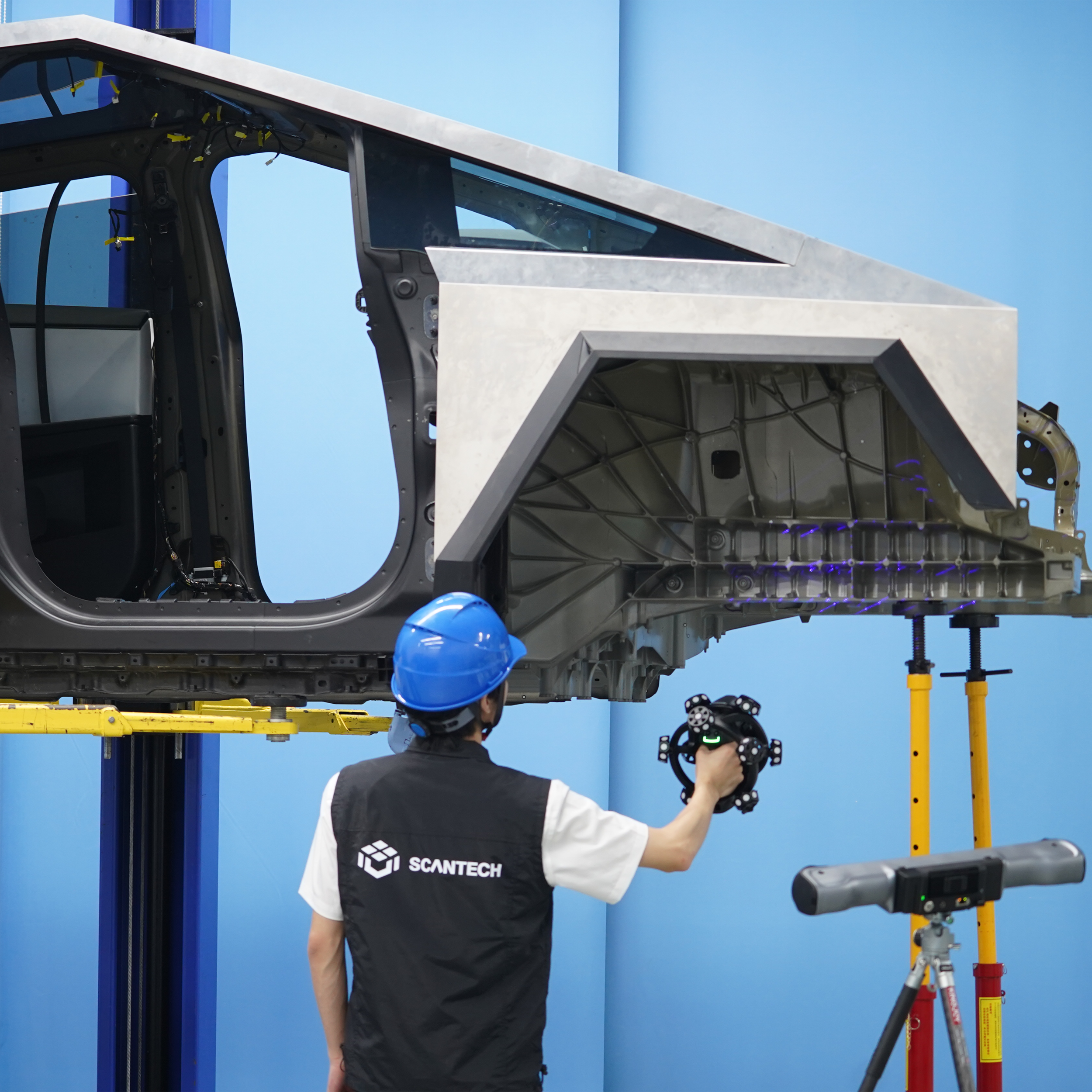

Automotriz
Carrocerías, chasis, fixtures, componentes estampados y conjuntos completos para inspección o ingeniería inversa.

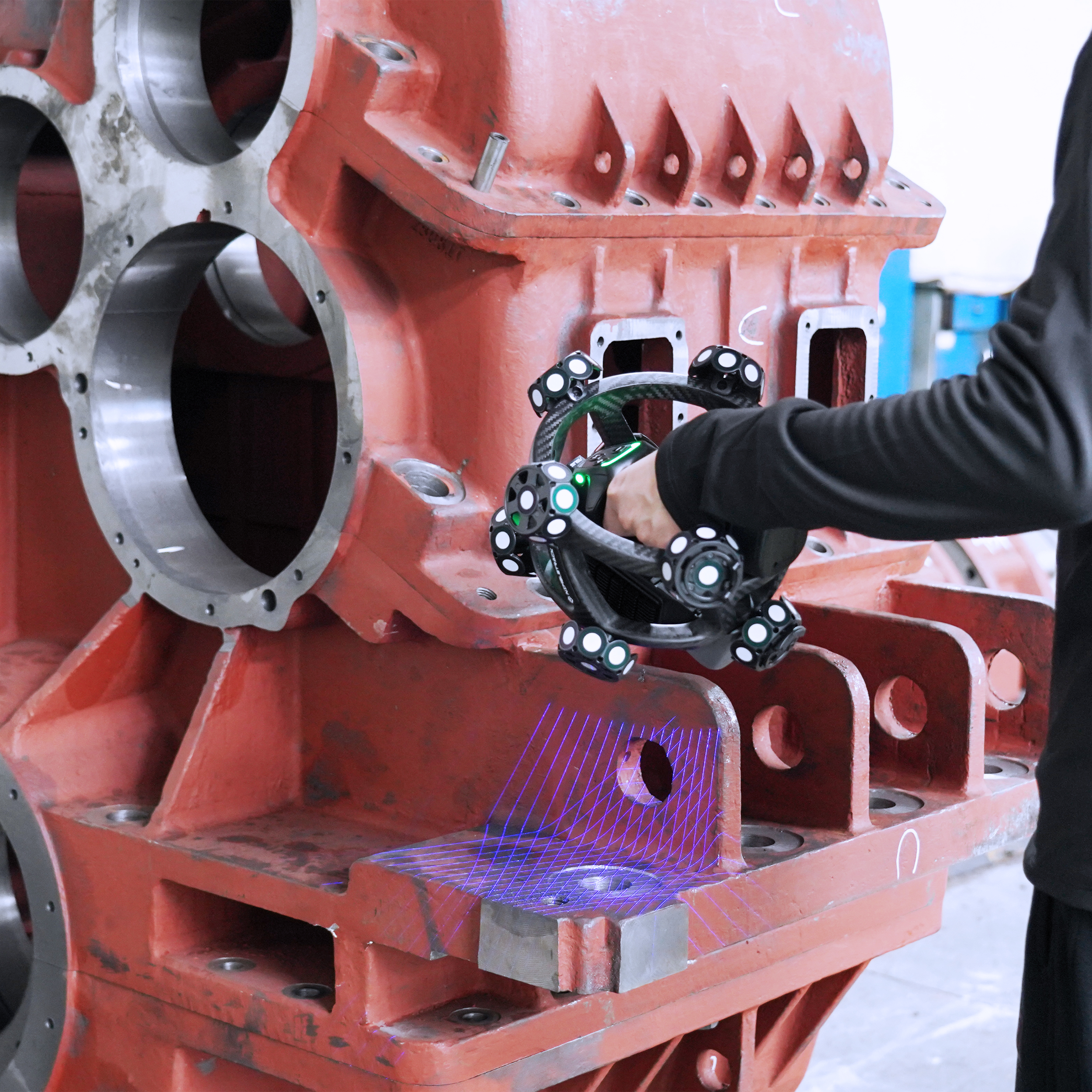

Energía e industria pesada
Turbomaquinaria, carcasas, bastidores, componentes soldados y activos de gran formato en taller o campo.
Ferroviario y naval
Bastidores, carrocerías, hélices, estructuras y componentes cuyo tamaño se beneficia del tracking de larga distancia.
Aplicaciones no industriales
Investigación, documentación, digitalización y proyectos especiales que requieren capturar objetos o espacios de gran escala.
Ficha técnica
Comparativo completo de la familia TrackScan Sharp
Sharp-Z se incorpora como la nueva opción de máximo alcance. La tabla mantiene Sharp-S, Sharp-E y Sharp 49 para facilitar la selección según volumen, velocidad y arquitectura del proyecto.
| Especificación | TrackScan Sharp-Z | TrackScan Sharp-S | TrackScan Sharp-E | TrackScan Sharp 49 |
|---|
Sharp-Z. SCANOLOGY declara evaluación de desempeño conforme a JJF1951, VDI/VDE 2634 Parte 3 e ISO 10360-13 en su laboratorio acreditado ISO/IEC 17025.
Sharp-S / Sharp-E / Sharp 49. La documentación oficial de la familia declara evaluación acreditada ISO 17025 basada en VDI/VDE 2634 Parte 3 y JJF1951. Las cifras publicadas dependen del volumen y la distancia de tracking indicados.
Incluye
Contenido del sistema TrackScan Sharp
Se conserva la imagen y la información de suministro del TXT original de TrackScan Sharp. La configuración exacta de TrackScan Sharp-Z debe validarse al cotizar, ya que la nueva arquitectura integra tracker dinámico, doble pantalla y alimentación hot-swap.
Set base para medición óptica de gran volumen
Lista conservada del código original para mantener el alcance de suministro ya definido.
- 01Barra de calibración.
- 02Trípode incluido con cardán.
- 03HUB.
- 04i-Tracker.
- 05Batería.
- 06Cable de alimentación/datos del Tracker.
- 07Marcador 12 mm.
- 08i-Scanner.
- 09Placa maestra.
- 10Batería de litio.
- 11Cable de alimentación del escáner.
- 12i-Link Sharp.
- 13USB & Dongle.
Accesorios
Complementos para ampliar el flujo de medición
La compatibilidad final se valida por modelo. Sharp-Z ya integra una arquitectura inalámbrica y auto-seguidora más avanzada, por lo que algunos accesorios de generaciones anteriores pueden no ser necesarios.
MSCAN-L15
Refuerza la precisión volumétrica en recorridos largos; Sharp-Z publica 0.039 mm + 0.012 mm/m con MSCAN.
Medición por contactoi-Probe 500
Permite medir puntos ocultos, agujeros y referencias donde el escaneo óptico directo no es suficiente.
Mayor coberturaMulti-tracker
Extiende dinámicamente el volumen de medición incorporando trackers adicionales cuando el proyecto lo requiere.
MovilidadMobile Measuring Trolley
Facilita el traslado del sistema y la estación de medición dentro de planta o entre zonas de inspección.
SoporteTrípode / soporte de tracker
Configuración de soporte según tracker, entorno y altura de trabajo. En Sharp-Z debe validarse con la plataforma dinámica.
Referencia / inspecciónTargets y Edge Inspection
Consumibles y funciones auxiliares para referencias, bordes, agujeros y features geométricos según el flujo de trabajo.
Siguiente paso
Valida qué TrackScan Sharp corresponde a tu volumen de medición
Comparte dimensiones, tolerancias, distancia de trabajo y objetivo del proyecto para revisar Sharp-Z, Sharp-S, Sharp-E o Sharp 49 junto con software y accesorios.
